Комплект гібридного живлення Dyness D6.0K-LS 6 кВт + Dyness DL5.0C 5,12 кВт·год

Комплект Dyness D6.0K-LS + DL5.0C: гібридний інвертор 6 кВт і батарея 5,12 кВт·год під сонячну станцію до 12 кВт

Комплект для будинку, де резерв поєднують із великим масивом панелей: гібридний інвертор Dyness D6.0K-LS на 6 кВА і батарея LiFePO4 Dyness DL5.0C на 5,12 кВт·год, з яких корисні близько 4,6 кВт·год. Інвертор приймає до 12 кВт панелей і до 12 кВА від мережі чи генератора. Сумісність інверторів серії LS із DL5.0C підтверджує виробник.

Що дає інвертор 6 кВт з одним модулем батареї

Цифра 6 кВт у назві описує інвертор. Його паспортні 6,6 кВА на резервному виході доступні, коли працює мережа, генератор або панелі. Без них джерелом лишається батарея: її BMS дозволяє 100 А тривало і передає цей ліміт інвертору через CAN. При 48 В і ККД 93% це близько 4,5 кВт, а рекомендовані виробником 50 А відповідають приблизно 2,2 кВт. Це орієнтир: фактичне значення залежить від напруги батареї, температури і поточного ліміту BMS.

Пусковий струм двигуна у 3–7 разів вищий за робочий, тому можливість запуску насоса чи компресора від батареї перевіряють за паспортним пусковим струмом конкретної моделі. Короткочасно модуль віддає 110 А протягом 15 с, розрахунково близько 4,9 кВт разом з усім іншим навантаженням.

Скільки часу працює від батареї

Розрахунок для повністю зарядженої батареї з розрядом до 10% залишку: корисні 4,6 кВт·год при умовному ККД перетворення 93% дають близько 4,3 кВт·год на виході інвертора.

• 300 Вт у середньому (холодильник, роутер, освітлення): близько 14 годин;
• 600 Вт (плюс газовий котел із циркуляційним насосом і телевізор): близько 7 годин;
• 1500 Вт (плюс періодична робота насоса і пральної машини): близько 3 годин.

Власне споживання інвертора виробник не наводить, і в розрахунок воно не входить. Якщо воно становить, наприклад, 40 Вт, при навантаженні 300 Вт час скоротиться приблизно до 12,5 години. Заряд від мережі рекомендованим струмом 50 А займає орієнтовно 2–2,5 години.

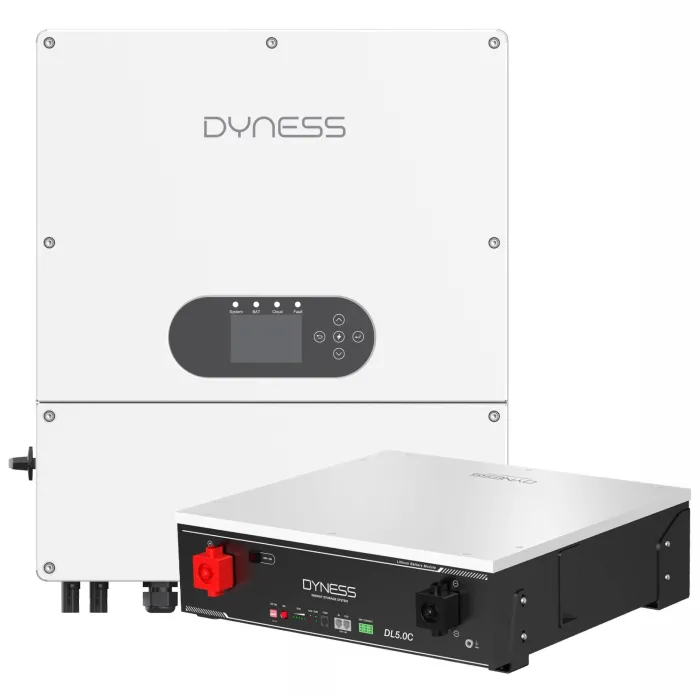

Що входить у комплект і що потрібно для монтажу

• інвертор Dyness D6.0K-LS із Wi-Fi-модулем для моніторингу;

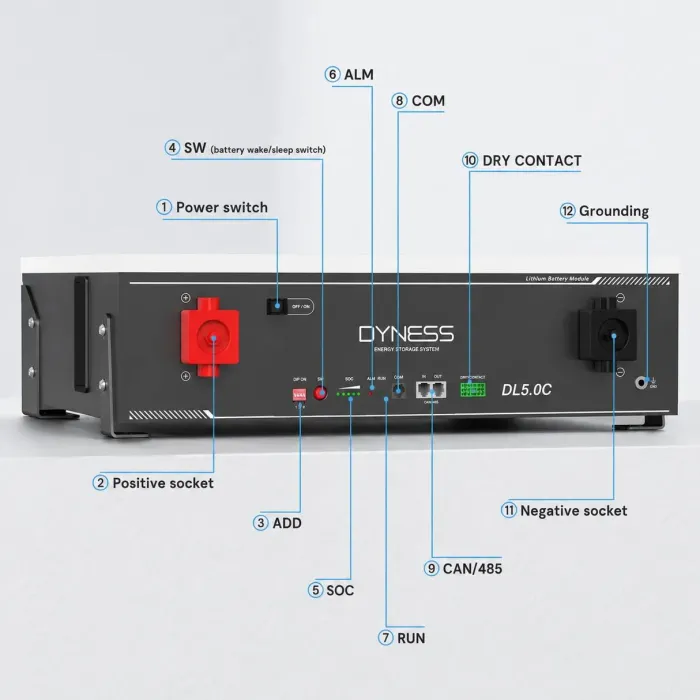

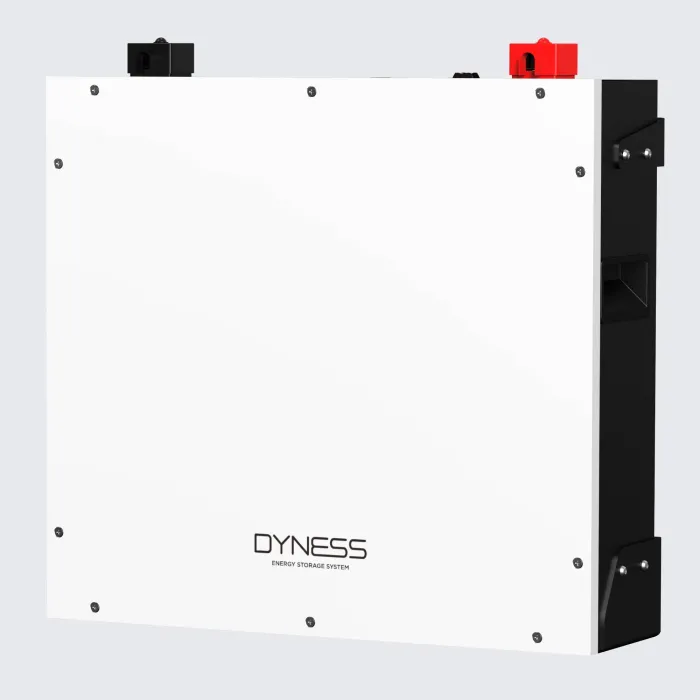

• батарея Dyness DL5.0C. За актуальною інструкцією виробника з нею йдуть силові кабелі 4AWG, кабелі зв'язку RJ45, провід заземлення і кріплення на стіну. Між ревізіями набір змінювався, тому склад вашої поставки уточнюйте в менеджера.

Окремо знадобляться захист батареї, автомати і ПЗВ, AC-кабелі та щит резервної групи, а для сонячної частини панелі з кабелем і кріпленням. Номінали й перерізи визначає проєкт. Комплектні кабелі батареї теж звіряють зі схемою: інструкція інвертора рекомендує для підключення батареї переріз 35 мм². Монтаж і підключення до щита виконує кваліфікований електрик.

Обмеження

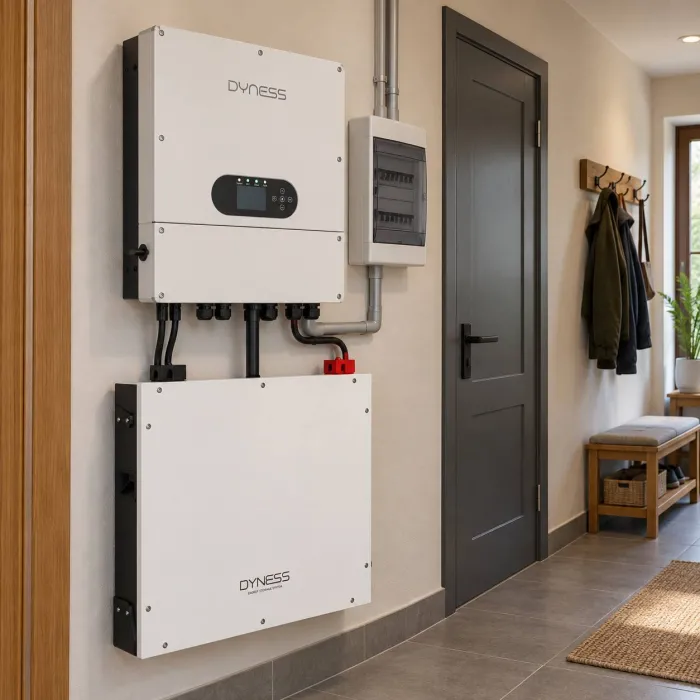

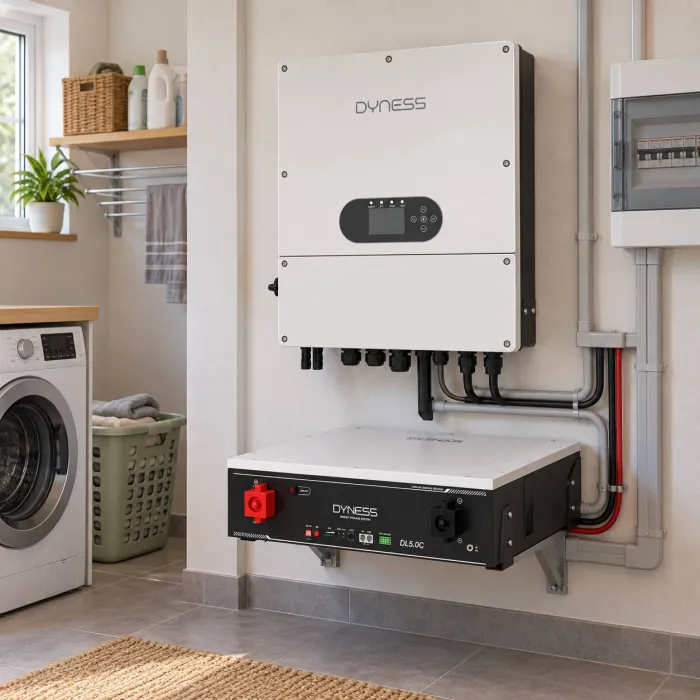

• Батарея має корпус IP20 і не заряджається нижче 0 °C, її місце в сухому опалюваному приміщенні. Інвертор з IP66 можна розмістити надворі.
• Виробник інвертора не дозволяє живити з резервного виходу медичну техніку життєзабезпечення.
• Паралельне підключення модулів підтримується, але виробник батареї не рекомендує поєднувати нові модулі з тими, що вже були в експлуатації. Кількість модулів краще визначити до покупки.

Чим цей комплект відрізняється від двох інших

Комплект із D5.0K-LS та одним модулем дає від батареї ту саму потужність і той самий час роботи, бо їх визначає батарея. Цей комплект обирають заради інвертора: до 12 кВт панелей проти 10 кВт, до 50 А від мережі чи генератора проти 40 А, струм батареї до 140 А проти 120 А. Комплект із двома модулями на тому самому інверторі має вдвічі більший запас енергії і вдвічі більший допустимий струм батарейної групи.

Розрахуємо резервну групу і сонячну частину

Підкажемо, чи вистачить одного модуля під ваші прилади, і підберемо схему підключення панелей. Доставляємо по Україні, у Черкасах і області виконуємо монтаж і пусконалагодження. Надішліть перелік навантажень і план даху.
