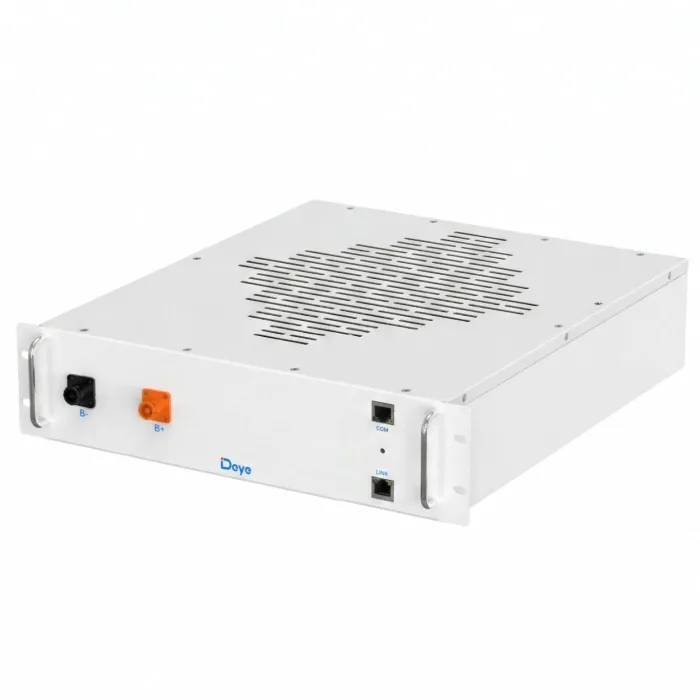

Акумуляторний блок Deye HV BOS-A-Pack7.68 7,68 кВт·год/38,4 В

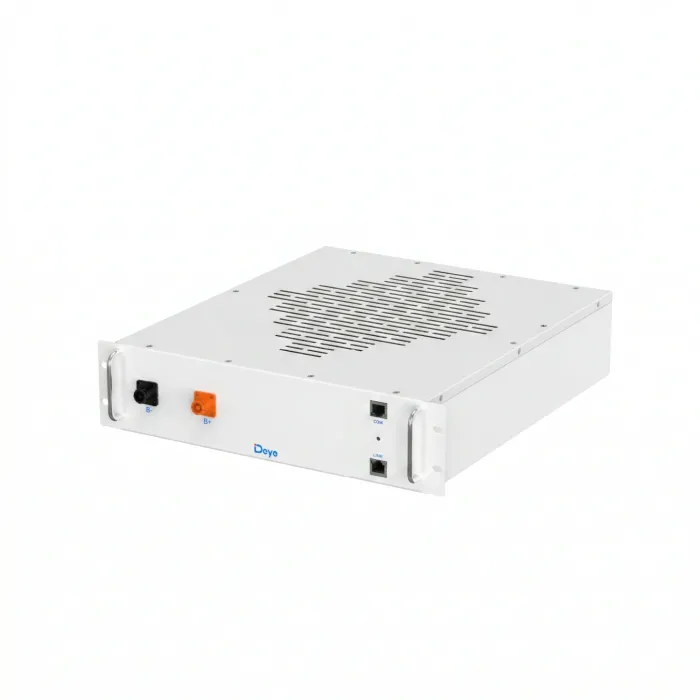

Акумуляторний модуль Deye BOS-A-Pack7.68 на 7,68 кВт·год для високовольтних накопичувачів

BOS-A-Pack7.68 працює у складі високовольтної системи накопичення енергії Deye BOS-A. Як окрема акумуляторна батарея цей модуль не використовується: модулі з'єднуються послідовно в кластер, робоча напруга якого сягає сотень вольт. Номінальна ємність одного модуля становить 7,68 кВт·год, розрахункова корисна близько 6,91 кВт·год при рекомендованій виробником глибині розряду 90%.

• Підійде: для збирання нової системи BOS-A, розширення наявного кластера або заміни модуля.
• Не підійде: як самостійний накопичувач без керуючого блока BOS-A-PDU-2 і без потрібної кількості сусідніх модулів.

Характеристики модуля

Скільки модулів потрібно і що виходить у кластері

Мінімальна робоча конфігурація складається із семи модулів, максимальна з двадцяти одного. Проміжні кількості теж передбачені: Deye каталогізує кожен варіант від семи до двадцяти одного модуля окремою моделлю системи.

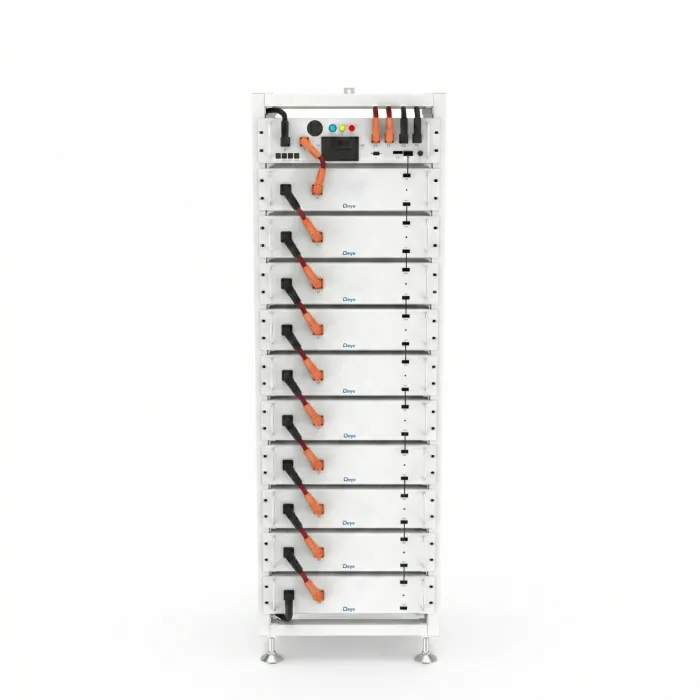

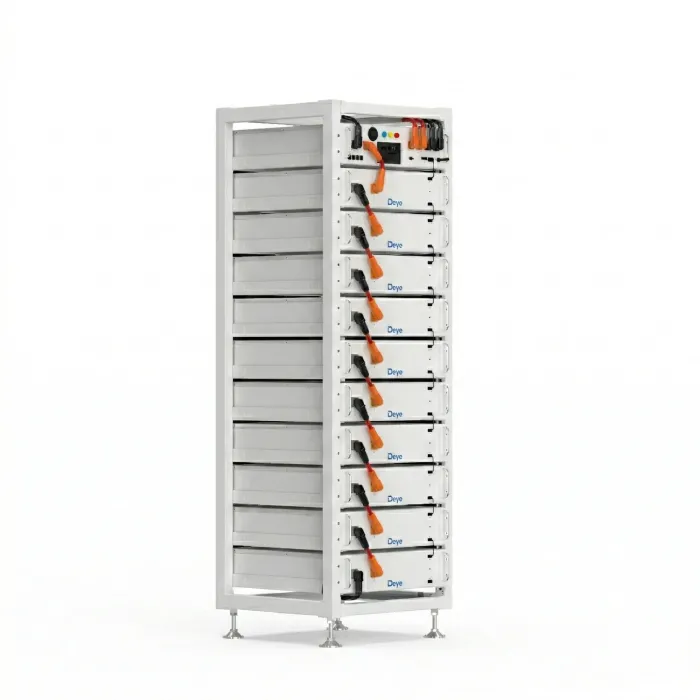

Кількість модулів визначає стійку: 7–10 модулів монтують в 11-рівневу, 11–13 у 14-рівневу, 14–17 у дві 9-рівневі, 18–21 у дві 11-рівневі. Номінальна DC-потужність кластера відповідає розрядному коефіцієнту 0,8C, тобто приблизно 43 кВт для семи модулів і близько 129 кВт для двадцяти одного. Максимальний струм залишається 160 А незалежно від кількості модулів, бо його обмежує керуючий блок BOS-A-PDU-2. Якщо струм одного кластера перевищує 100 А, підключення до інвертора виконують двома парами силових каналів. На інвертор потужністю 50 або 80 кВт паралельно під'єднують до 16 кластерів.

Що входить у поставку і що треба докупити

У цій позиції продається один акумуляторний модуль. Для запуску системи додатково потрібні:

• керуючий блок BOS-A-PDU-2 на 1000 В і 160 А, один на кластер;
• стійка відповідної висоти під вашу кількість модулів;
• силові та комунікаційні кабелі кластера, кінцевий резистор 120 Ом;
• зовнішній автоматичний вимикач між накопичувачем та інвертором;
• заземлювальний провідник до контуру заземлення об'єкта, довжину визначають на місці.

Виробник не публікує окремого переліку вмісту коробки одного модуля: у документації наведено комплектацію кластера цілком. Точний склад поставки під вашу конфігурацію узгоджуйте перед замовленням.

Обмеження, які варто врахувати до замовлення

• Заряд можливий тільки від 0 °C. Розряд допускається до -20 °C, але доступна ємність за низької температури зменшується.
• Клас IP20 означає монтаж лише в закритому приміщенні, без прямого сонця і не поруч із джерелами тепла.
• Виробник вимагає розміщення в пожежобезпечному приміщенні з незалежною системою пожежної сигналізації.
• Маса одного модуля близько 70 кг. Стійку складають щонайменше вдвох, а модулі та стійку перевозять окремо і тільки у вертикальному положенні.
• Монтаж і пусконалагодження виконує кваліфікований електрик. Це вимога виробника, а не рекомендація.
• Систему вводять в експлуатацію не пізніше ніж через шість місяців після постачання. При тривалому зберіганні модулі циклюють раз на пів року.

BOS-A чи BOS-G Pro: як обрати архітектуру

Обидві лінійки будують високовольтний кластер, але покривають різні діапазони. BOS-G Pro збирається у стандартну 19-дюймову стійку з модулів по 5,12 кВт·год: мінімум становить п'ять модулів і 25,6 кВт·год, максимум 81,92 кВт·год. BOS-A стартує з 53,76 кВт·год і доходить до 161,28 кВт·год в одному кластері, а верхня межа струму системи у нього 160 А проти 120 А у BOS-G Pro. Обидві системи допускають паралельну роботу до 16 кластерів, тому вибір визначає не стеля станції загалом, а зручний крок нарощування та габарити приміщення. Для об'єкта, якому вистачає 25–50 кВт·год, мінімальна конфігурація BOS-A буде надлишковою.

Підбір конфігурації під ваш об'єкт

Порахуємо кількість модулів під фактичне навантаження, перевіримо сумісність із вашим інвертором за напругою та струмом, підкажемо, яка стійка потрібна саме для цієї кількості. Відвантажуємо по всій Україні. У Черкасах і області складаємо стійки, виконуємо монтаж і пусконалагодження накопичувача.
