Акумуляторна стійка Deye 3U-HRack-2G для BOS-G Pro (BOS-G-Pack5.1), 12 АКБ + BMS

Стійка Deye 3U-HRack-2G для батарейного кластера BOS-G Pro

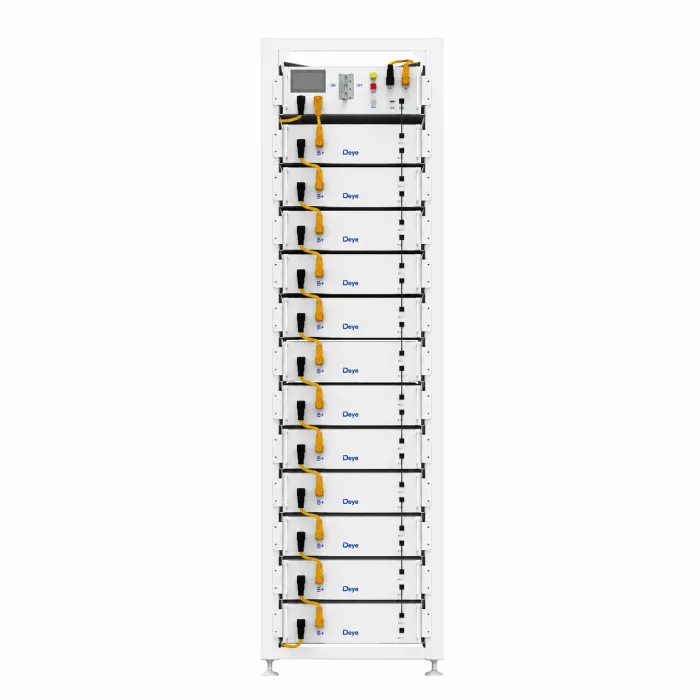

Стійка 3U-HRack-2G утримує високовольтний кластер Deye BOS-G Pro: до 12 батарейних модулів BOS-G-Pack5.1 і один блок керування BOS-G-PDU-2. Це несуча конструкція, яка задає геометрію збирання, жорсткість і точки кріплення до стіни. Батареї і блок керування в поставку не входять. У специфікаціях системи Deye цей компонент позначений як 3U-HRACK, суфікс 2G відповідає поколінню рами.

Характеристики стійки

Максимальна конфігурація кластера в цій стійці

Скільки енергії вміщує повністю зібрана стійка

Дванадцять модулів BOS-G-Pack5.1 дають 61,44 кВт·год номінальної ємності. EU User Manual для конфігурації BOS-G60 Pro наводить корисними 55,3 кВт·год при глибині розряду 90%. У брошурі виробника для тієї самої конфігурації трапляється інша подача, з рекомендованим DoD 100% і корисними 61,44 кВт·год. Ми орієнтуємося на консервативнішу цифру з мануала. На боці змінного струму доступна енергія буде ще меншою через втрати перетворення.

Збирати кластер повністю не обов'язково. Мінімальна серія для BOS-G Pro становить 5 модулів, це 25,6 кВт·год і 256 В номінальної напруги. Максимум однієї стійки становить 12 модулів.

Що входить у поставку і що купується окремо

Стійка приходить розібраною: бічні секції, балки, діагональні розкоси, основа, фіксатори і кріпильні гвинти з ключем для збирання каркаса. Точний склад звіряйте з пакувальним листом конкретної поставки.

Для запуску кластера окремо потрібні:

• батарейні модулі BOS-G-Pack5.1 у потрібній кількості;
• блок керування BOS-G-PDU-2 (силові й комунікаційні кабелі між модулями та до інвертора входять у комплекти модулів і блока);
• анкерний кріпіж для фіксації рами до стіни, підібраний під тип основи;
• провідник від стійки до контуру заземлення потрібної довжини;
• захисні та комутаційні апарати на боці постійного струму, відповідно до проєкту, вимог інвертора і чинних норм;
• підйомний засіб або візок: кожен модуль важить близько 46 кг.

Обмеження, які варто врахувати до купівлі

• Рама розрахована на сухе закрите приміщення. Модулі й блок керування BOS-G Pro мають ступінь захисту IP20, тому вулиця, навіс і сира котельня виключені.
• Зібрана система важить близько 620 кг на площу 0,53 × 0,60 м. Несучу здатність основи перевіряють до монтажу.
• Раму не транспортують зі встановленими модулями. Після завантаження стійку не пересувають і не піднімають підйомними засобами.
• Кластер працює під напругою до 700 В постійного струму. Монтаж і підключення виконує електрик з відповідним допуском.
• BMS модулів блокує заряд нижче 0 °C. У неопалюваному приміщенні система взимку віддаватиме енергію, але не прийматиме її.
• Рама розрахована на 3U-модулі серії BOS-G. Батареї інших форматів, зокрема BOS-A, у неї не встановлюються.

Вища рама на 12 модулів чи нижча на 8

Для тієї самої серії Deye пропонує коротшу раму на 8 модулів і блок керування. У каталогах вона трапляється під двома позначеннями, 3U-LRACK і HV-Rack 9 layers. Габарити 530 × 602 × 1629 мм, маса 41 кг.

Вибір залежить від горизонту розширення, а не від поточної ємності. Якщо проєкт зупиняється на 40,96 кВт·год і нарощування не планується, нижча рама зручніша: 1,63 м проти 2,22 м спрощують і занесення в приміщення, і встановлення верхніх модулів. Якщо ж дозавантаження до 61,44 кВт·год реальне в межах кількох років, вища рама одразу обійдеться дешевше за заміну конструкції з перебиранням готового кластера.

Підбір рами під конфігурацію кластера

Стійку обирають під ту кількість модулів, яку система матиме після планового розширення. Ми звіряємо конфігурацію кластера з робочим діапазоном інвертора за напругою і струмом, рахуємо розрахункову масу та габарит під конкретне приміщення. Доставка по Україні. Монтаж і пусконалагодження накопичувачів виконуємо в Черкасах і області.
