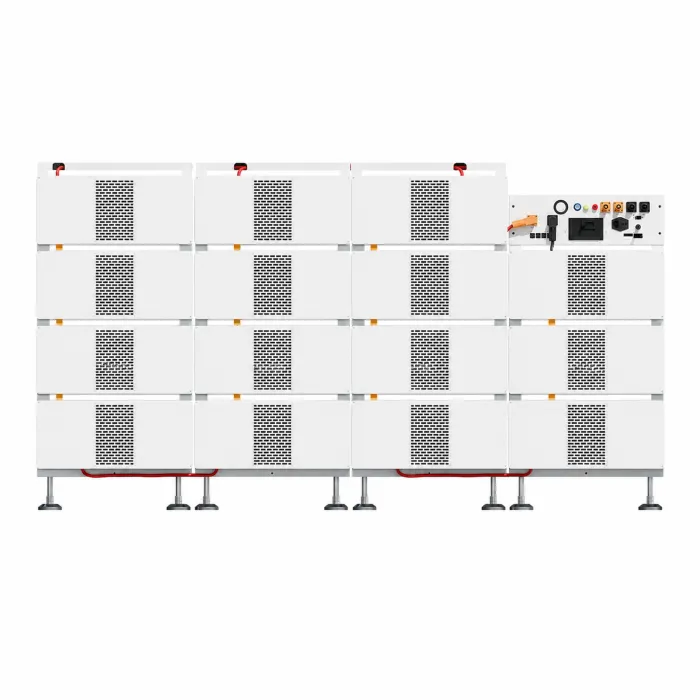

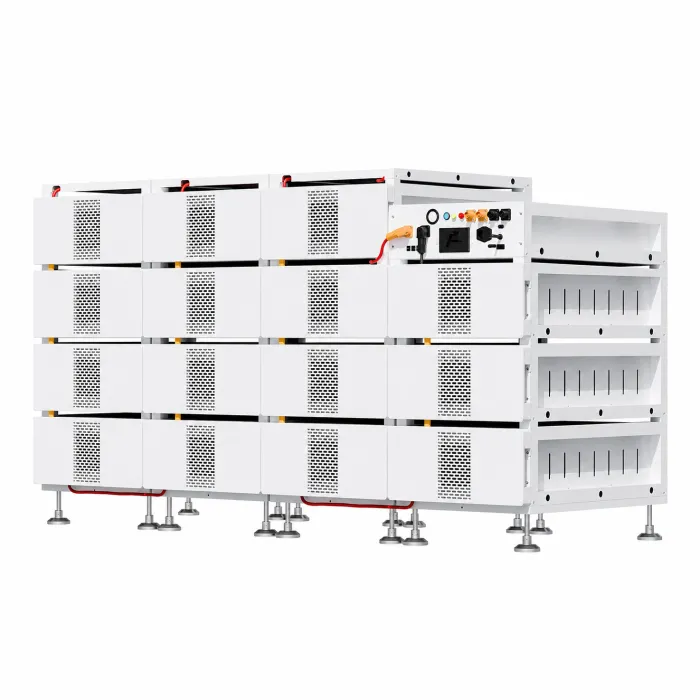

Комплект Deye BOS-B Pro з 15 АКБ BOS-B-Pack16-A3, 241,2 кВт·год (стійка + BMS)

Накопичувач Deye BOS-B240 Pro-A3: 15 модулів LiFePO4, 217 кВт·год корисної ємності

BOS-B240 Pro-A3 — високовольтна акумуляторна система Deye для комерційних і промислових об'єктів. П'ятнадцять модулів LiFePO4 по 16,08 кВт·год складають 241,1 кВт·год номінальної ємності, з яких виробник рекомендує використовувати 217 кВт·год при глибині розряду 90%. Саме друга цифра визначає, скільки система віддасть на об'єкті.

Ключові параметри

Орієнтовний час автономної роботи

Корисні 217 кВт·год це енергія на шині постійного струму. До навантаження доходить менше, бо частина втрачається при перетворенні в PCS або гібридному інверторі. Розрахунки нижче зроблено для сталого навантаження при умовному ККД перетворення 97%, що дає приблизно 210 кВт·год на виході. Точна цифра залежить від моделі перетворювача і режиму його роботи.

• 50 кВт (офісна будівля, серверна, холодильне обладнання магазину): близько 4 годин
• 80 кВт (виробнича дільниця з кількома технологічними лініями): близько 2,6 години
• 120 кВт (номінальна потужність стійки): близько 1,7 години

Ці цифри описують енергетичну автономність, але не перевіряють поведінку системи під пусковими струмами. Якщо на об'єкті є компресори, насоси чи великі електродвигуни, запас під пуск закладається в підборі перетворювача, а не батареї. Розрахунок наведено для нової батареї при кімнатній температурі: паспортний ресурс становить від 6000 циклів до падіння ємності до 70% початкової.

Що входить і що доведеться докупити

Заводська комплектація стійки за документацією виробника: 15 батарейних модулів, високовольтний бокс BOS-B-PDU-2-A з головною BMS, DC-роз'єднувачем і дисплеєм, основи стійок, кришки, 16 регульованих опор, силові та комунікаційні кабелі всередині стійки і між стійками, кабелі підключення до перетворювача, заземлювальні провідники, кінцеві резистори 120 Ом, інтерфейс аварійного відключення.

Купується окремо:

• PCS або гібридний інвертор. Стійка це лише накопичувач енергії. Кабельний набір у комплекті відрізняється за перерізом: 42 мм² для перетворювачів SUN-100K-PCS01HP3 і SUN-125K-PCS01HP3, два кабелі по 26 мм² для SUN-80K-SG02HP3-EU-EM6.
• Зовнішній DC-автомат між батареєю та перетворювачем. Виробник рекомендує двополюсний, на 1000 В і 200 А.
• Живлення AC 200–240 В, 3 А, 50–60 Гц на порт COMM3. Без нього вентилятори охолодження не обертаються.
• Підготовлене приміщення і такелаж: навантажувач, щонайменше чотири монтажники.

Обмеження, які варто врахувати до замовлення

• Заряд заблоковано нижче 0 °C. Розряд можливий до мінус 20 °C, зберігання допускається в діапазоні від 0 до 35 °C.
• IP20 і примусове охолодження: неопалюваний склад, вулиця чи вологе приміщення не підходять.
• Виробник вимагає пожежобезпечну кімнату з незалежною пожежною сигналізацією і дверима класу T60.
• Монтажні відступи від будівельних конструкцій за схемою Deye становлять 100 мм з одного боку стійки і 1000 мм з іншого. На час складання потрібен ще приблизно метр робочого простору.
• Маса 2114 кг передається через регульовані опори, тобто зосередженими навантаженнями. Несучу здатність основи перевіряє проєктувальник.
• Вентилятори працюють постійно, тому сусідство з робочими місцями небажане.
• Виробник виключає застосування системи як класичного ДБЖ. Резерв реалізується через PCS або гібридний інвертор.
• Якщо вбудований пожежогасник спрацював, модуль підлягає передачі сервісній службі. Самостійне повернення в роботу заборонено.
• Лінія зв'язку до перетворювача не довша за 30 м. Стійку не можна пересувати після встановлення модулів.
• Пусконалагодження треба виконати не пізніше ніж через шість місяців після поставки.

Чим 15-модульна конфігурація відрізняється від 10-модульної

Різниця не зводиться до ємності. Десятимодульна стійка дає 512 В на шині і призначена для систем із гібридним інвертором: для схем із PCS виробник вимагає щонайменше 14 модулів у стійці. Конфігурація на 15 модулів проходить за всіма топологіями, включно з мережевим і острівним режимами PCS та схемами з окремим MPPT. Вибір на її користь диктує не запас ємності, а те, що без потрібної кількості модулів частина топологій просто не збирається. Платформа масштабується далі: у стійку встановлюється до 16 модулів, а самі стійки з'єднуються паралельно, причому їхня кількість визначається обраним перетворювачем.

Порахуємо конфігурацію під ваш графік споживання

Розмір накопичувача рахується від добового профілю навантаження, а не від бажаної цифри в кіловат-годинах. Надішліть графік споживання і перелік критичних споживачів: підберемо кількість модулів, стійок і відповідний перетворювач. Доставляємо по всій Україні. Складання стійок, підключення та пусконалагодження виконуємо в Черкасах і області.
