Deye BOS-A-PDU-2: керування високовольтним кластером BOS-A

BOS-A-PDU-2 керує послідовним рядом акумуляторних модулів BOS-A Pack7.68, комутує його на інвертор і передає туди дані батареї. Власної ємності блок не має: це система керування та захисту кластера. Робочий діапазон 200–1000 В, рекомендований струм заряду і розряду 100 А, максимальний 160 А.

Характеристики блока

Скільки енергії обслуговує один блок

Один BOS-A-PDU-2 керує рядом із 7–21 модуля по 7,68 кВт·год. Проміжні конфігурації набираються по одному модулю, тож крок нарощування становить 7,68 кВт·год.

Корисну енергію Deye наводить для глибини розряду 90% за умов заряду і розряду струмом 0,3C при 25 °C. Ресурс системи заявлений на рівні щонайменше 6000 циклів до залишкової ємності 70% за умов 25±2 °C і струмів 0,5C. Це параметри акумуляторної системи, а не самого блока керування.

Чому 160 А доступні не в кожній схемі

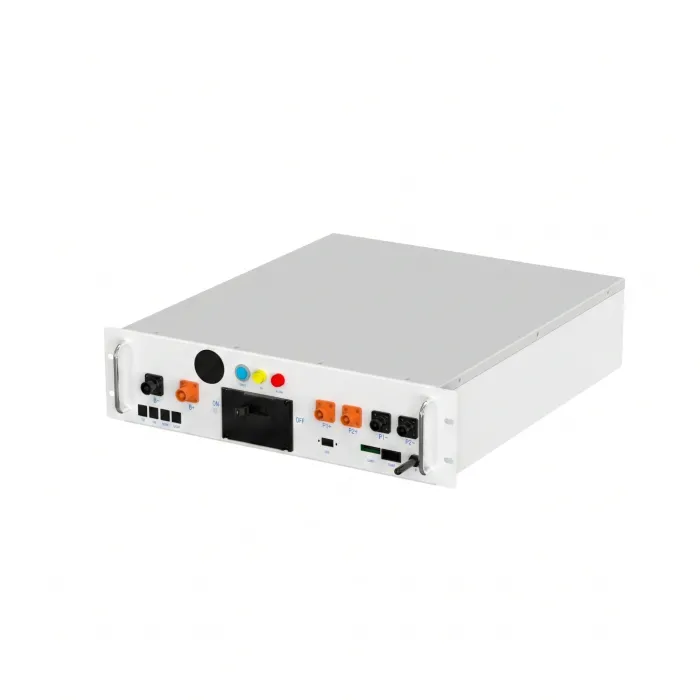

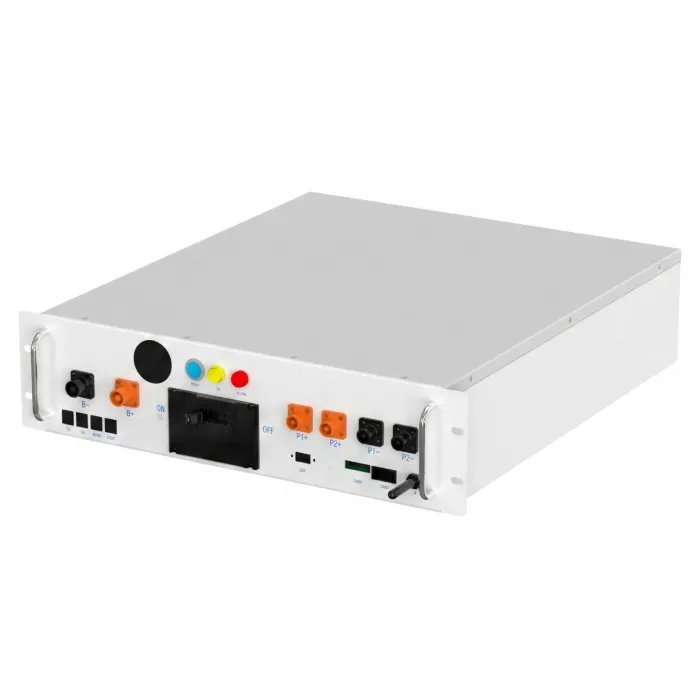

Блок має два силові канали до інвертора, PCS1 і PCS2. Мануал формулює вимогу прямо: якщо струм кластера перевищує 100 А, підключати треба обидві пари виводів. Паспортно один силовий роз'єм розрахований на 100 А, тому заявлені 160 А досяжні лише за двох прокладених пар силових кабелів і за наявності двох вільних батарейних входів на боці інвертора. Проєкт з одним каналом упреться в 100 А незалежно від кількості модулів і потужності інвертора.

Що потрібно для запуску

Крім самого блока для роботи кластера потрібні:

• акумуляторні модулі BOS-A Pack7.68 у потрібній кількості;

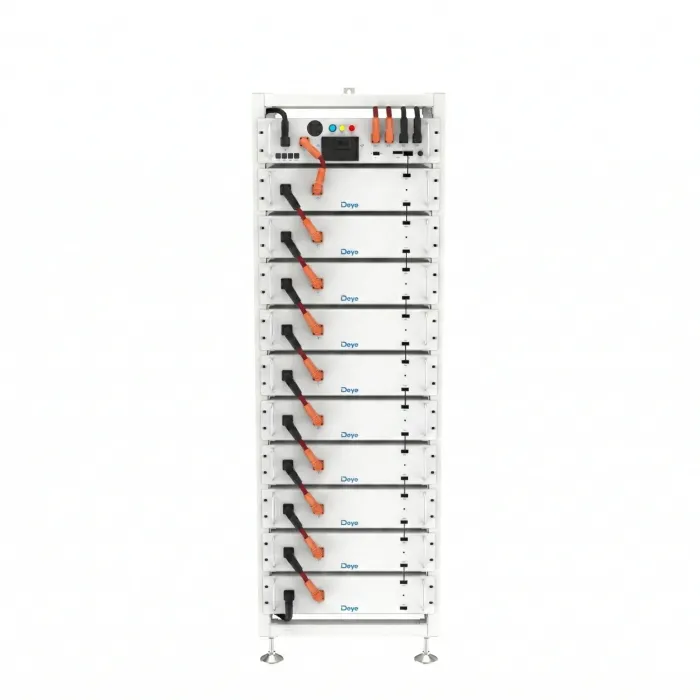

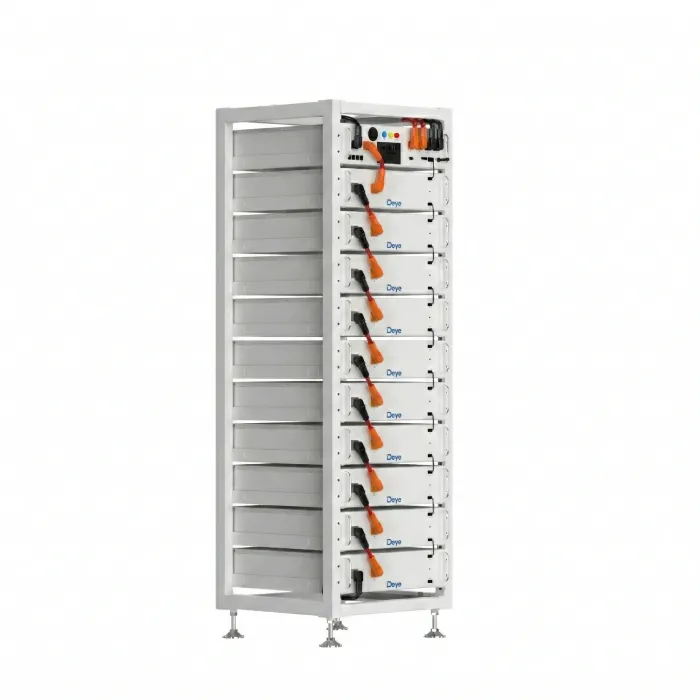

• стійка: BOS-A-Rack11 вміщує до 10 модулів і блок, BOS-A-Rack14 до 13 модулів і блок; для ряду з 14–16 модулів виробник передбачає дві стійки BOS-A-Rack9, для ряду з 17–21 модуля дві стійки BOS-A-Rack11;
• міжстійкові силовий і комунікаційний кабелі, якщо стійок дві;
• друга пара силових кабелів до інвертора, якщо задіюються обидва канали PCS;
• заземлювальний провідник від стійки до контуру заземлення об'єкта: довжина визначається на місці;
• зовнішній роз'єднувач або автоматичний вимикач між батареєю та інвертором;
• сумісний високовольтний інвертор із відповідним вікном напруги батареї, зазвичай класу 50–100 кВт.

Перелік кабелів Deye наводить для системи в цілому, а не окремо для блока керування, тому комплектацію конкретної поставки варто уточнити до замовлення.

Обмеження, які варто врахувати до замовлення

• Клас захисту IP20. Монтаж лише в закритому приміщенні, за вимогами мануала пожежобезпечному, з незалежною пожежною сигналізацією. Вологість 5–85%, висота над рівнем моря до 3000 м.
• Сам блок працює в діапазоні від -20 до +65 °C, але заряд акумуляторних модулів дозволений тільки від 0 до +55 °C. Розряд можливий від -20 °C. У неопалюваному приміщенні взимку система віддаватиме енергію, а приймати її не буде.
• Навантаження на перекриття. Система з 13 модулів важить близько 934 кг, повна конфігурація з 21 модуля близько 1501 кг. Несучу здатність підлоги перевіряють до монтажу.
• Один модуль важить близько 66 кг. Мануал вимагає щонайменше двох або трьох осіб на збирання стійки та підйомних засобів для важких частин.
• Мануал прямо забороняє застосування системи як ДБЖ, у медичному обладнанні та в рухомих об'єктах.
• Монтаж, підключення і пусконалагодження виконує кваліфікований електрик: напруга ряду сягає 920 В.
• Порт Ethernet на корпусі фізично присутній, але за документацією виробника функціонал для нього ще не реалізований.

Підбір під конкретний проєкт

Порахуємо кількість модулів під вікно напруги вашого інвертора, підкажемо конфігурацію стійок і схему підключення каналів PCS під потрібний струм. Доставка по Україні, монтаж і пусконалагодження в Черкасах і області.
