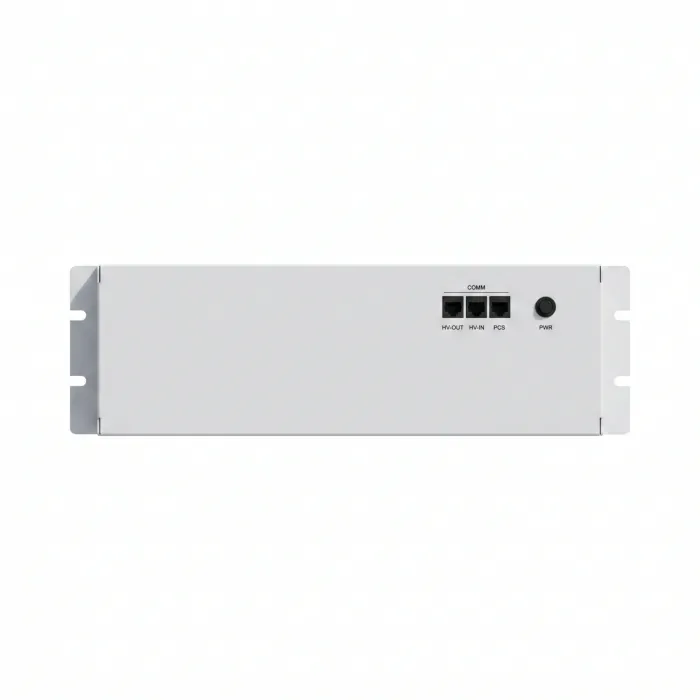

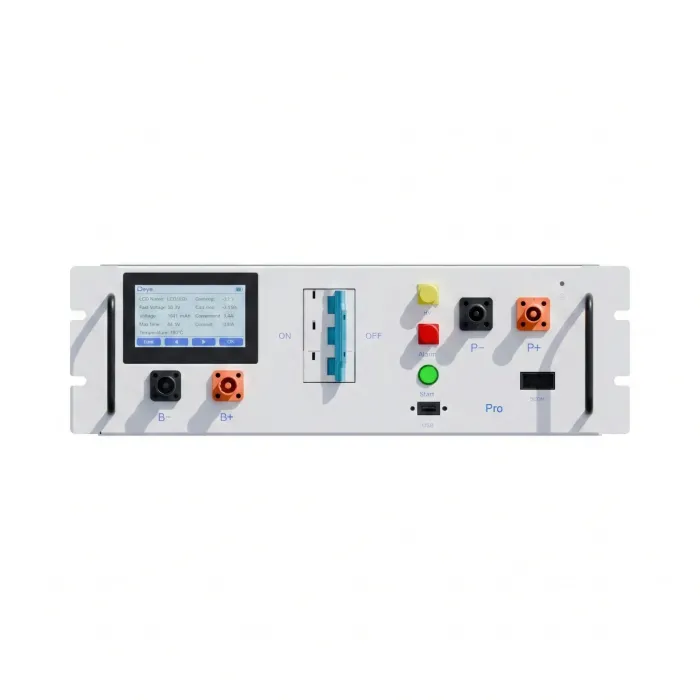

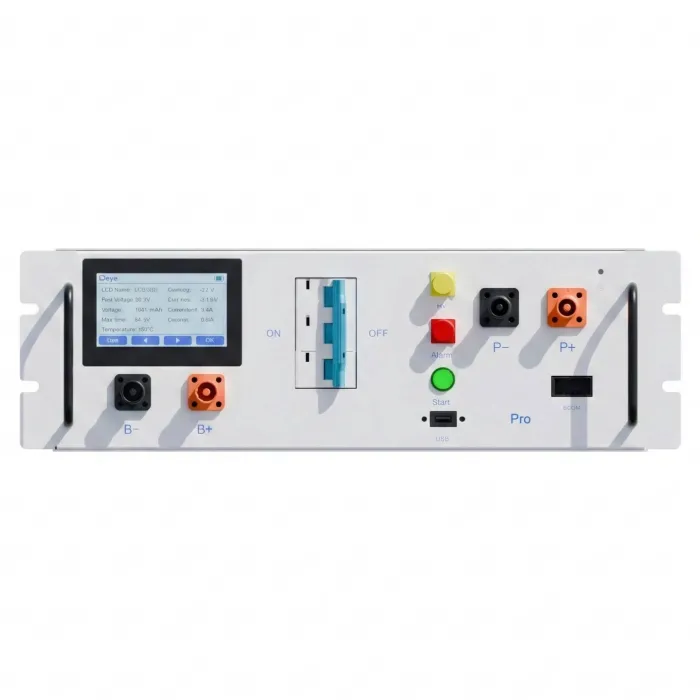

Блок керування кластером високовольтної батареї Deye BOS-G-PDU-2

Deye BOS-G-PDU-2: керування високовольтним кластером BOS-G Pro

BOS-G-PDU-2 керує послідовним рядом акумуляторних модулів BOS-G Pack5.1 і зв'язує його з інвертором. Власної ємності блок не має: це система керування, комутації та захисту кластера. Робочий діапазон становить 200–1000 В, номінальний струм заряду і розряду 100 А, максимальний 120 А.

Характеристики блока

Скільки енергії обслуговує один блок

Один BOS-G-PDU-2 керує рядом із 5–16 модулів по 5,12 кВт·год. Проміжні конфігурації набираються по одному модулю, тож крок нарощування становить 5,12 кВт·год.

Корисну енергію Deye наводить для глибини розряду 90% за умов заряду і розряду струмом 0,3C при 25 °C. Ресурс системи заявлений на рівні щонайменше 6000 циклів до залишкової ємності 70% за умов 25±2 °C і струмів 0,5C. Це параметри акумуляторної системи, а не самого блока керування.

Який струм витримує система

Для BOS-G Pro виробник наводить чотири різні струмові величини, і плутати їх не варто:

• 50 А, рекомендований струм заряду і розряду для щоденної експлуатації;
• 100 А, номінальний струм, на який розраховані і блок керування, і модулі;
• 120 А, максимальний струм самого BOS-G-PDU-2, паспортна межа блока;
• 125 А, короткочасний піковий струм розряду системи протягом 2 хвилин при 25 °C.

Нарощування ряду піднімає напругу та енергію, але не струм. Тривала потужність зростає саме через напругу: за однакових 100 А ряд із 12 модулів дає близько 61 кВт, а ряд із 16 модулів близько 82 кВт.

Що входить у поставку і що потрібно докупити

За документацією Deye блок комплектується набором з'єднань: термінальний резистор 120 Ом, комунікаційний кабель 250 мм, силовий 140 мм, силовий 2,1 м, кабелі EPCable2.0 і ENCable2.0 по 2 м до плюсової та мінусової клем зовнішнього PCS, міжстійкові силовий і комунікаційний кабелі по 1000 мм, провідник заземлення 140 мм. Кожен акумуляторний модуль постачається зі своїми з'єднаннями: комунікаційним кабелем 160 мм і силовим 200 мм.

Окремо потрібні:

• акумуляторні модулі BOS-G Pack5.1 у потрібній кількості;

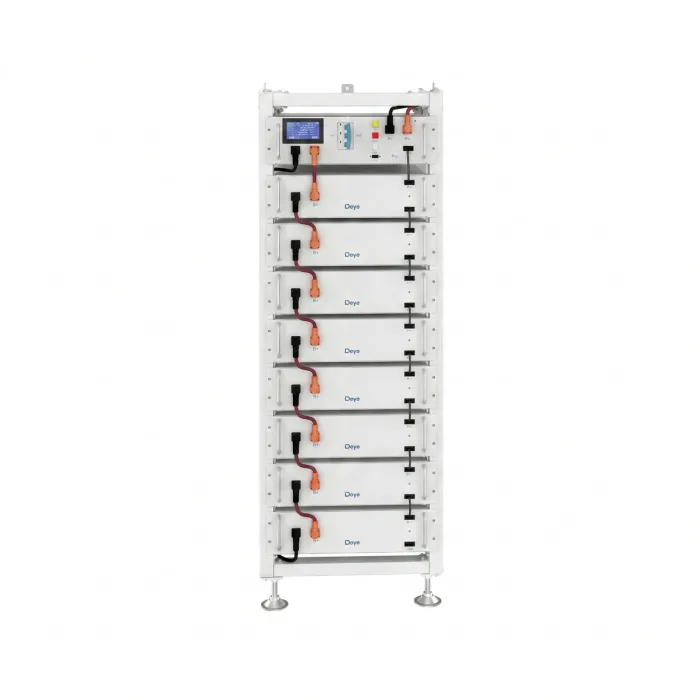

• стійка: 3U-LRACK вміщує до 8 модулів і блок, 3U-HRACK до 12 модулів і блок; для ряду з 13–16 модулів виробник передбачає дві стійки 3U-LRACK;
• заземлювальний провідник від стійки до контуру заземлення об'єкта: довжина визначається на місці;
• зовнішній роз'єднувач або автоматичний вимикач між батареєю та інвертором;
• сумісний високовольтний інвертор Deye з відповідним вікном напруги батареї.

Обмеження, які варто врахувати до замовлення

• Клас захисту IP20. Монтаж лише в закритому приміщенні, за вимогами мануала пожежобезпечному, з незалежною пожежною сигналізацією. Вологість 5–85%, висота над рівнем моря до 3000 м.
• Сам блок працює в діапазоні від -20 до +65 °C, але заряд модулів BOS-G Pack5.1 дозволений тільки від 0 до +55 °C. Розряд можливий від -20 °C. Це різні межі: у неопалюваному приміщенні взимку система віддаватиме енергію, а приймати її не буде.
• Один силовий канал до інвертора. Проєкти, що вимагають двох незалежних каналів або тривалого струму понад 120 А, будуються на іншому обладнанні.
• Мануал прямо забороняє застосування системи як ДБЖ, у медичному обладнанні та в рухомих об'єктах.
• Монтаж, підключення і пусконалагодження виконує кваліфікований електрик: напруга ряду сягає 934 В.
• Блок розрахований на модулі BOS-G Pack5.1. Попереднє покоління серії BOS-G комплектувалося іншим блоком керування з робочим діапазоном 120–750 В і модулями іншого типорозміру.

Чим відрізняється від BOS-A-PDU-2

BOS-A-PDU-2 обслуговує ряд із 7–21 модуля по 7,68 кВт·год, має два силові канали до інвертора і витримує до 160 А. BOS-G-PDU-2 працює з модулями по 5,12 кВт·год, має один канал і 120 А. Межа одного кластера становить 81,92 кВт·год проти 161,28 кВт·год у серії A. Якщо об'єкт потребує понад 80 кВт·год в одному ряду або струму понад 120 А, вибирають серію A. Перевага BOS-G Pro у дрібнішому кроці нарощування, 5,12 кВт·год замість 7,68, і в модулях, які важать 46 кг замість 66.

Підбір під конкретний проєкт

Підкажемо, скільки модулів потрібно під вікно напруги вашого інвертора, яка стійка підійде і що замовити додатково, щоб систему можна було запустити без другого замовлення. Доставка по Україні, монтаж і пусконалагодження в Черкасах і області.
