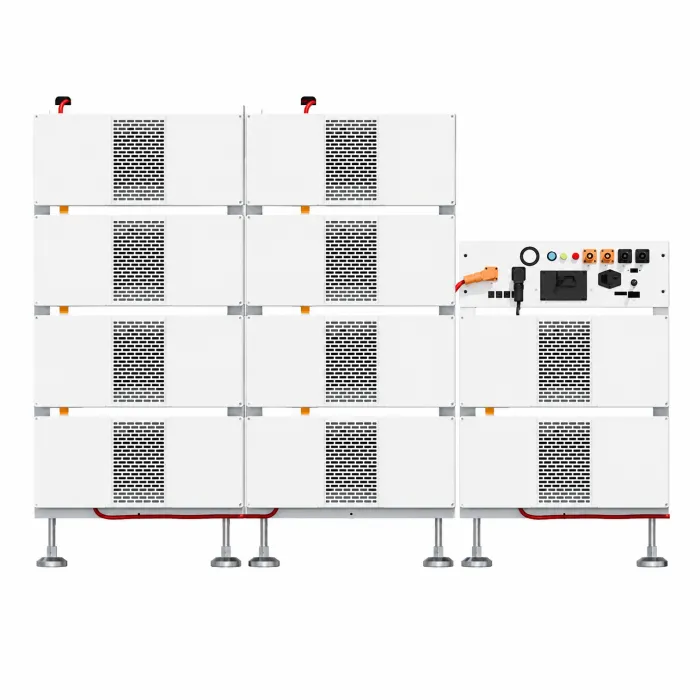

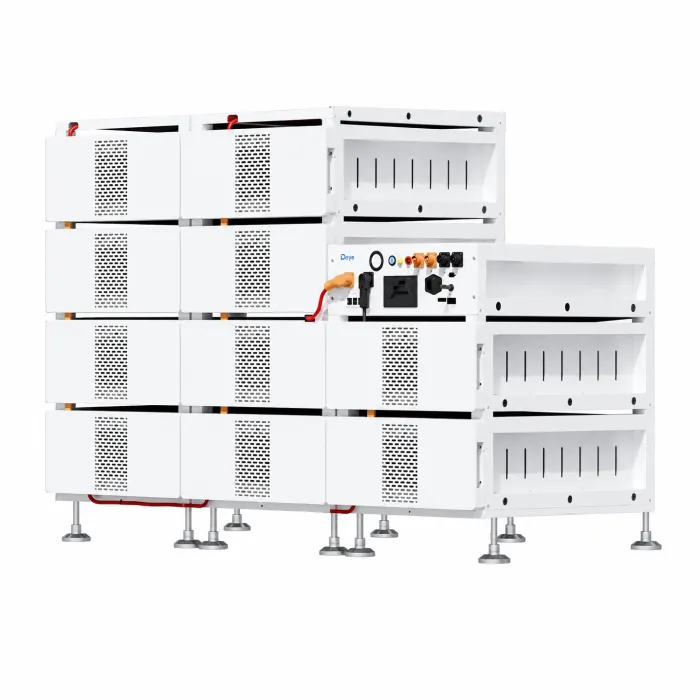

Комплект Deye BOS-B Pro з 10 АКБ BOS-B-Pack16-A3, 160,8 кВт·год (стійка + BMS)

Deye BOS-B160 Pro-A3: стійка з 10 модулів LiFePO4 на 144,6 кВт·год корисної ємності

Високовольтна акумуляторна система Deye з десяти модулів LiFePO4 по 16,08 кВт·год. Номінальна ємність становить 160,7 кВт·год, корисна 144,6 кВт·год при рекомендованій глибині розряду 90%. Конфігурація розрахована на системи з гібридним інвертором: для схем із PCS виробник вимагає щонайменше 14 модулів у стійці.

Ключові параметри

Орієнтовний час автономної роботи

Корисні 144,6 кВт·год це енергія на шині постійного струму. Частина втрачається при перетворенні в гібридному інверторі. Розрахунки нижче зроблено для сталого навантаження при умовному ККД перетворення 97%, що дає приблизно 140 кВт·год на виході. Точна цифра залежить від моделі інвертора і режиму його роботи.

• 30 кВт (невеликий магазин, офіс, ферма з холодильним обладнанням): близько 4,7 години
• 50 кВт (виробнича дільниця, готель, СТО): близько 2,8 години
• 80 кВт (номінальна потужність стійки): близько 1,7 години

Розрахунок описує енергетичну автономність, але не перевіряє поведінку системи під пусковими струмами. На об'єктах з компресорами, насосами і великими двигунами запас під пуск закладається в підборі інвертора, а не батареї. Цифри наведено для нової батареї при кімнатній температурі: паспортний ресурс становить від 6000 циклів до падіння ємності до 70% початкової.

Що входить і що доведеться докупити

Заводська комплектація стійки за документацією виробника: 10 батарейних модулів, високовольтний бокс BOS-B-PDU-2-A з головною BMS, DC-роз'єднувачем і дисплеєм, основи стійок, кришки, регульовані опори, силові та комунікаційні кабелі всередині стійки і між стійками, кабелі підключення до перетворювача, заземлювальні провідники, кінцевий резистор 120 Ом, інтерфейс аварійного відключення.

Купується окремо:

• Гібридний інвертор. Стійка це лише накопичувач енергії.
• Зовнішній DC-автомат між батареєю та інвертором. Виробник рекомендує двополюсний, на 1000 В і 200 А.
• Живлення AC 200–240 В, 3 А, 50–60 Гц на порт COMM3. Без нього вентилятори охолодження не обертаються.
• Підготовлене приміщення і такелаж: навантажувач, щонайменше чотири монтажники.

Обмеження, які варто врахувати до замовлення

• Десять модулів це конфігурація під гібридний інвертор. Для схем із PCS потрібно щонайменше 14 модулів у стійці, тож така система збирається на старшій конфігурації.
• Заряд заблоковано нижче 0 °C. Розряд можливий до мінус 20 °C, зберігання від 0 до 35 °C.
• IP20 і примусове охолодження: вулиця, неопалюваний склад або вологе приміщення не підходять.
• Виробник вимагає пожежобезпечну кімнату з незалежною пожежною сигналізацією і дверима класу T60.
• Монтажні відступи за схемою Deye становлять 100 мм з одного боку стійки і 1000 мм з іншого. На час складання потрібен ще приблизно метр робочого простору.
• Маса 1436 кг передається через регульовані опори, тобто зосередженими навантаженнями. Несучу здатність основи перевіряє проєктувальник.
• Вентилятори працюють постійно, тому сусідство з робочими місцями небажане.
• Виробник виключає застосування системи як класичного ДБЖ. Резерв реалізується через гібридний інвертор.
• Якщо вбудований пожежогасник спрацював, модуль підлягає передачі сервісній службі.
• Лінія зв'язку до інвертора не довша за 30 м. Стійку не можна пересувати після встановлення модулів.

Чи можна наростити ємність пізніше

Платформа масштабується двома способами. Усередині стійки кількість модулів доводиться до 16, що відповідає 257,2 кВт·год номінальної ємності. Крім того, стійки з'єднуються паралельно, а їхня допустима кількість визначається обраним перетворювачем.

Практична порада: плануйте кінцеву кількість модулів на етапі проєкту. Модулі в стійці з'єднані послідовно, тому додавання нових комірок до рядка, що вже відпрацював кілька років, обмежує роботу всієї збірки за найслабшим елементом. Якщо розширення заплановане на конкретний рік, простіше одразу передбачити другу стійку, ніж дозбирувати першу.

Порахуємо конфігурацію під ваш графік споживання

Кількість модулів рахується від добового профілю навантаження і від типу перетворювача, а не від бажаної цифри в кіловат-годинах. Надішліть графік споживання і модель інвертора, який плануєте: перевіримо сумісність за напругою і струмом та порахуємо очікуваний час автономії. Доставляємо по всій Україні. Складання стійки, підключення та пусконалагодження виконуємо в Черкасах і області.
