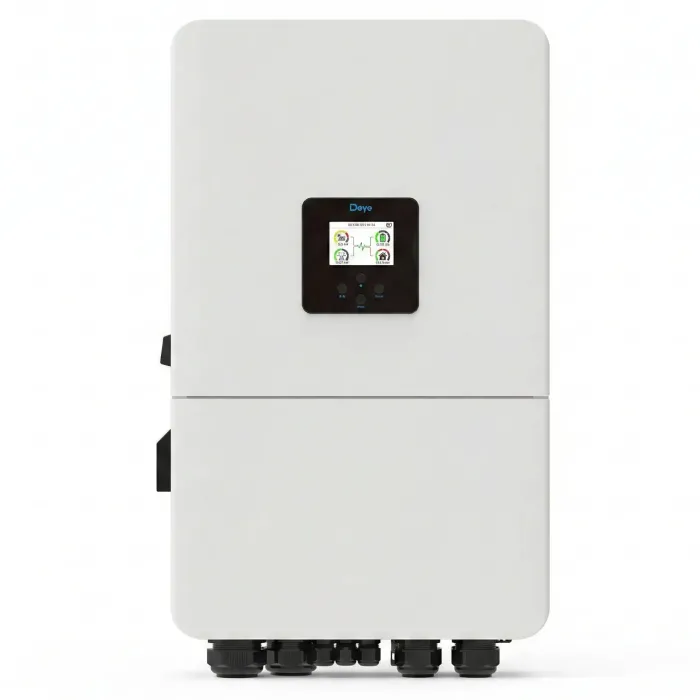

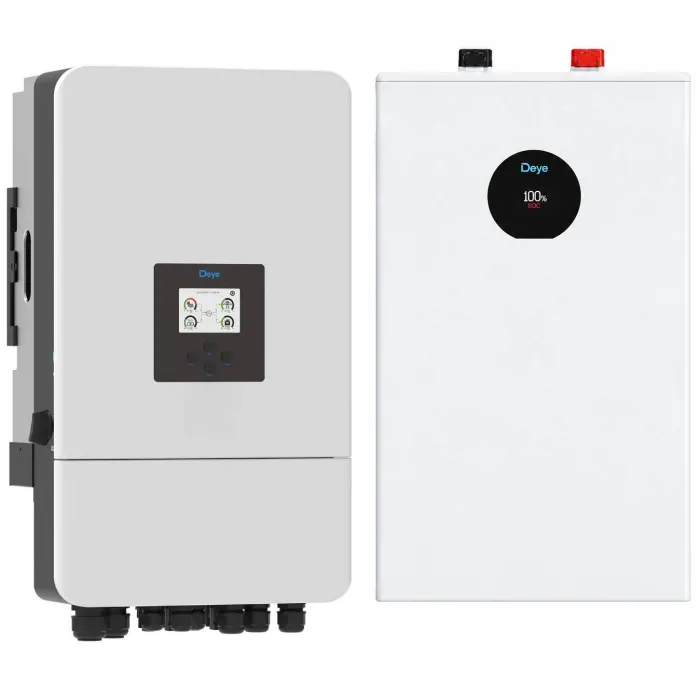

Комплект гібридного живлення Deye SUN-10K-SG05LP3-EU-SM2 10 кВт + SE-F12-C 11,8 кВт·год

Комплект гібридного живлення Deye SUN-10K-SG05LP3-EU-SM2 + SE-F12-C: 10 кВт і 11,8 кВт·год для трифазного будинку

Комплект для будинку з трифазним вводом, де під час відключень мають працювати котел, свердловина, холодильник, освітлення і побутова техніка на різних фазах. До складу входять гібридний інвертор Deye на 10 кВт і батарея LiFePO4 Deye SE-F12-C на 11,8 кВт·год, з яких корисні близько 10,6 кВт·год. Сумісність пари підтверджена списком Deye. Без панелей комплект працює як резерв із зарядом від мережі. Сонячні панелі в комплект не входять, їх можна додати одразу або пізніше.

Що живитиме система

10 кВт є сумарною потужністю на три фази. На одну фазу інвертор віддає не більше 5 кВт, навіть якщо інші фази вільні. Тому однофазний прилад потужніший за 5 кВт резервна лінія не живить, а свердловину, бойлер і варильну поверхню розносять по різних фазах.

Під час відключення без сонця потужність задає батарея. Для щоденної роботи орієнтир 5–5,5 кВт сумарно, що відповідає рекомендованому струму 115 А. Більше можливо до ліміту інвертора 210 А, але залежить від заряду і температури батареї. Пік 20 кВт протягом 10 с є паспортною межею інвертора в автономному режимі і від однієї батареї недосяжний, тому пускову потужність двигунів звіряють за їхніми паспортами.

Приклад розкладки: L1 котел, холодильник, освітлення і роутер (близько 0,6 кВт), L2 насосна станція 1,1 кВт і пральна машина 2 кВт, L3 бойлер 2 кВт. Кожна фаза в межах 5 кВт, але разом це 5,7 кВт, понад рекомендований режим батареї. Бойлер у такій схемі краще вмикати, коли працюють панелі або мережа.

На скільки вистачить батареї

Розрахунок: корисна ємність 10,6 кВт·год × ККД перетворення 93% (припущення) ÷ навантаження, від повністю зарядженої батареї без панелей. Власне споживання трифазного інвертора Deye не публікує, тому реальний час буде коротшим, найпомітніше на малих навантаженнях.

Сонячні панелі і розширення

Два MPPT приймають масив до 20 кВт, з яких інвертор перетворює до 16 кВт, напруга рядка до 800 В. Батареї SE-F12-C з'єднуються паралельно, до 32 модулів. Друга батарея подвоює корисну ємність і розподіляє струм між модулями, тож навантаження понад 5,5 кВт від батарей перестає бути режимом на межі.

Характеристики і комплектація

Інвертор поставляється з настінним кронштейном і анкерами, трьома струмовими кліщами CT, датчиком температури, кабелем паралельного зв'язку, PV-конекторами, DRM-конектором і феритовими кільцями, модуль Wi-Fi входить у цю поставку. Згідно з документацією Deye, заводський комплект батареї передбачає кабелі живлення та зв'язку, провід заземлення і монтажні елементи. Фактичну комплектацію уточнюйте перед замовленням.

Окремо підбираються (номінали за рекомендаціями виробника, остаточні визначає проєкт): DC-автомат 300 А між батареєю та інвертором, автомати 63 А на порти мережі і резервного навантаження, ПЗВ типу A від 300 мА, а для сонячної частини панелі, PV-кабель 4 мм², DC-автомат масиву і захист від перенапруги. Трифазний лічильник потрібен, якщо нульову віддачу в мережу контролюють за ним, а не за кліщами.

Що врахувати перед покупкою

• Батарея не заряджається нижче 0 °C і має корпус IP21: потрібне сухе приміщення з плюсовою температурою взимку і несуча основа під 84 кг.
• Нормований час перемикання на резерв Deye не публікує. Для техніки, чутливої до коротких розривів, потрібне окреме ДБЖ.
• Монтаж і підключення до трифазного щита виконує кваліфікований електрик.

Підбір і монтаж

Розкладемо ваші прилади по фазах, перевіримо межу 5 кВт і нічне навантаження від батареї, порахуємо рядки панелей під два MPPT. Надішліть перелік приладів із потужностями. Доставляємо обладнання по всій Україні. У Черкасах і Черкаській області виконуємо монтаж, підключення і пусконалагодження системи як окрему послугу.
