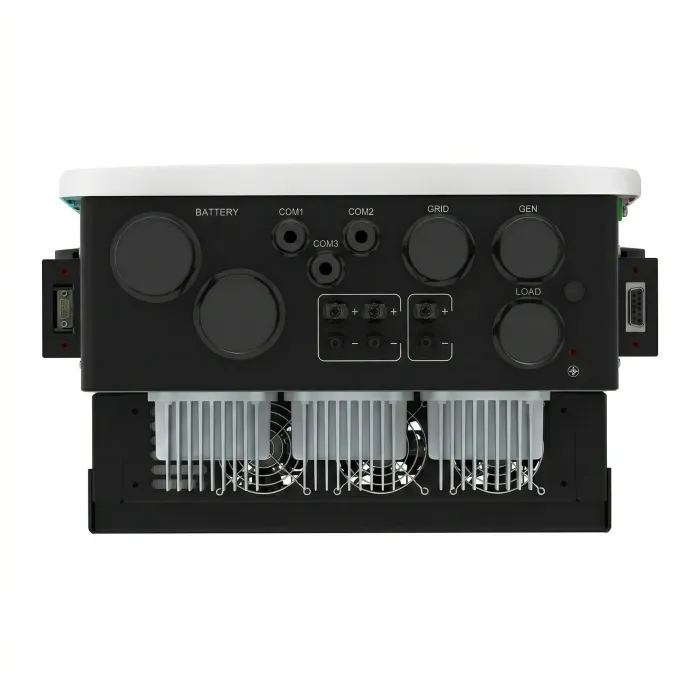

Гібридний інвертор Deye SUN-20K-SG05LP3-EU-SM2 Wi-Fi, 20 кВт, 3 фази, 2 MPPT, LV

Гібридний інвертор Deye SUN-20K-SG05LP3-EU-SM2, 20 кВт, три фази, батарея 48 В

Старша модель серії SUN-14/15/16/18/20K-SG05LP3-EU-SM2. Тривала потужність 20 000 Вт, пік 40 000 Вт, струм заряду і розряду батареї до 350 А, до 40 000 Вт встановленої потужності панелей на двох трекерах. Розрахована на великий приватний будинок, ферму, магазин або цех із високим постійним споживанням.

Технічні характеристики

Що потягне і скільки протримається

На кожну фазу можна віддати до 10 кВт, тобто модель тягне однофазне обладнання, яке для молодших моделей серії вже поза межами: промислові насоси, зварювальні пости, великі компресори. Запас 40 кВт на 10 секунд розрахований на пуски трифазних двигунів, а конкретний привід перевіряють за його паспортним пусковим струмом.

Найважливіше при проєктуванні великої системи це співвідношення інвертора і накопичувача. Струм розряду обмежений 350 А, а потужність при цьому струмі залежить від фактичної напруги батареї, яка в робочому вікні інвертора лежить у межах 40–60 В. Для типової збірки 48 В на LiFePO4 під навантаженням це приблизно 17–19 кВт. Щоб об'єкт стабільно тримав повний номінал без сонця, перевіряють три речі: робочу напругу батарейної системи, допустимий струм розряду її BMS і сумарний струм паралельних модулів.

Автономія рахується за формулою: корисна ємність (кВт·год) × ККД перетворення ÷ потужність навантаження (кВт). Накопичувач на 30 кВт·год номінальної ємності на LiFePO4 з глибиною розряду 90% дає 27 кВт·год корисних, а з поправкою на втрати перетворення близько 25,5 кВт·год. При навантаженні 6 кВт це орієнтовно 4 години, при 12 кВт трохи більше двох. Простий поділ паспортної ємності на навантаження для LiFePO4 завищує результат приблизно на 15–20%, для свинцевих батарей майже вдвічі.

Що входить у постачання і що треба докупити

Заводська комплектація Deye: інвертор, настінний кронштейн, чотири анкерні болти M8×80, три струмові кліщі CT, датчик температури батареї, кабель паралельного зв'язку, PV-конектори з ключем, набір феритових кілець. Wi-Fi-логер для моніторингу через Deye Cloud у виробника значиться як опція, у комплектації цього товару від нашого постачальника він передбачений.

Окремо купуються:

• батарея 48 В із сумісним за протоколом BMS і достатнім власним струмом розряду;
• батарейний кабель перерізом 70 мм², а також DC-роз'єднувач і захист від надструму між батареєю і інвертором. Номінал підбирається під конкретну батарейну систему, її BMS, переріз кабелю і проєкт, а не за максимальним струмом інвертора;
• сонячні панелі, кабель 2,5 мм², DC-автомат і PV-бокс із захистом від перенапруги;
• AC-автомати на 100 А для входу мережі, для резервного навантаження і для порту генератора;
• ПЗВ типу A зі струмом спрацювання не менше 300 мА;
• трифазний лічильник для точного контролю обміну з мережею і для коректного обліку при AC-coupling.

Обмеження, про які варто знати заздалегідь

• Резервний вихід під час відключення мережі потребує батареї. Режим No Batt дозволяє системі працювати без накопичувача, коли є мережа або сонце, але живлення навантаження при зникненні мережі він не забезпечує.
• Ліміт 10 кВт на фазу навіть за повністю несиметричного навантаження.
• Маса 51,9 кг, потрібна несуча негорюча стіна і двоє людей на монтаж. Зазори 50 см з боків, зверху і знизу, 100 см спереду.
• Вище 45 °C інвертор знижує потужність. IP65 дозволяє встановлення поза приміщенням, але місце має бути захищене від прямого сонця, дощу і накопичення снігу. Для цеху чи котельні з високою температурою вибір місця так само критичний.
• Температурні межі заряду задає батарея. Для LiFePO4 заряд нижче 0 °C зазвичай блокується її BMS.
• Власне споживання на холостому ходу Deye не наводить у документації цієї серії.
• Час перемикання на резерв у datasheet і мануалі цієї серії не нормований. У загальній брошурі Deye по родині гібридних інверторів згадується 4 мс, але це рівень усієї родини 3–80 кВт, і в тому ж переліку заявлено до 16 інверторів у паралелі, тоді як для цієї серії datasheet дає 10. Тому 4 мс варто сприймати як орієнтир виробника, а не як паспортне значення моделі. У меню є окреме налаштування затримки Backup Delay зі значенням 0 мс за замовчуванням.
• Монтаж і підключення виконує кваліфікований електрик, для комерційного об'єкта це також питання узгоджень з оператором мережі.

Як система нарощується далі

Модель розрахована на те, що об'єкт зростатиме. До 10 інверторів об'єднуються в паралель по CAN і працюють як у мережевому, так і в автономному режимі, один призначається ведучим, решта веденими, і система переводиться в режим Zero export to CT. Два батарейні входи дозволяють підвести дві батарейні лінії до спільної шини DC, тому накопичувач можна збирати колонами і додавати їх поетапно.

Порт GEN універсальний. У нього заводять дизельний генератор із автозапуском за рівнем заряду, або використовують його як вхід AC-coupling для наявного мережевого інвертора, або як керований вихід Smart Load, який вмикає другорядне навантаження на зразок бойлера, коли батарея заряджена. Функція Time of Use дає шість часових інтервалів на добу для заряду і розряду, що корисно при різних тарифах.

Прорахунок системи під об'єкт

Для великого об'єкта важливо звести три речі: фазний розподіл навантаження, параметри батарейної системи і графік споживання протягом доби. Допоможемо це порахувати і підібрати накопичувач, який реально віддасть потрібну потужність, а не лише має потрібну ємність. Доставляємо по всій Україні. У Черкасах і області виконуємо монтаж і пусконалагодження з налаштуванням режимів роботи.
