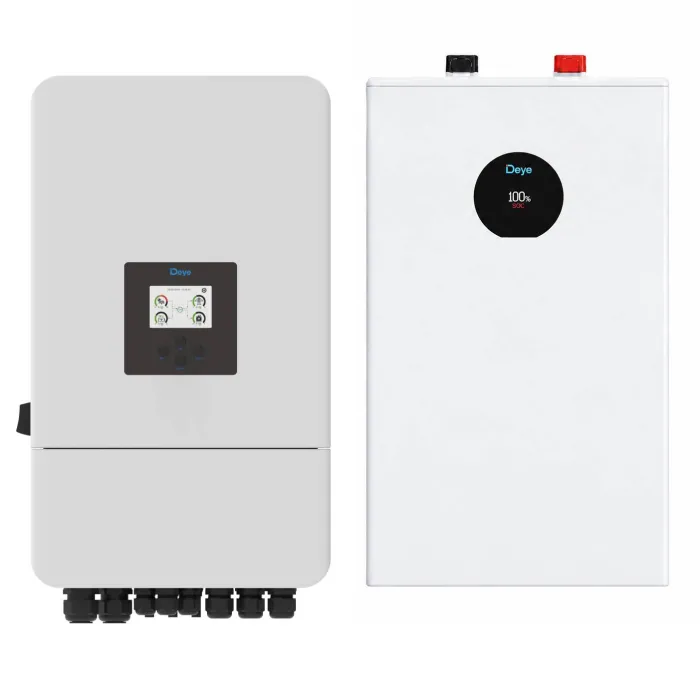

Комплект гібридного живлення Deye SUN-12K-SG05LP3-EU-SM2 12 кВт + SE-F16-C 16 кВт·год

Комплект гібридного живлення Deye SUN-12K-SG05LP3-EU-SM2 + SE-F16-C: 12 кВт, 3 фази, 16 кВт·год

Комплект для будинку з трифазним вводом і простою конфігурацією на одному модулі батареї: гібридний інвертор Deye SUN-12K-SG05LP3-EU-SM2 на 12 кВт і батарея LiFePO4 Deye SE-F16-C на 16 кВт·год, з яких корисні близько 14,4 кВт·год. Система працює і без сонячних панелей, від мережі та батареї. З мережею або сонцем вона віддає до 12 кВт, але не більше 6 кВт на одну фазу. Від самої батареї потужність обмежується її струмом: орієнтовно 7 кВт у рекомендованому режимі.

Розрахункові значення потужності залежать від напруги, рівня заряду і температури батареї та від налаштувань системи.

Скільки протримає і що потягне

Час роботи розрахунковий: корисна ємність × ККД 93% ÷ навантаження, при глибині розряду 90%, тобто близько 13,4 кВт·год на виході інвертора. Власне споживання інвертора, температура і стан батареї його скорочують.

• 300 Вт (роутер, освітлення, автоматика котла): до 44 годин;
• 600 Вт (додаються холодильник і циркуляційний насос): до 22 годин;
• 1500 Вт (телевізор, насос свердловини з паузами, частина розеток): до 9 годин;
• 3000 Вт (активне користування кухонною технікою): до 4,5 години.

Навантаження варто розподілити по фазах: одна фаза бере не більше 6 кВт, навіть якщо дві інші майже вільні. Паспортний пік інвертора становить 24 кВт протягом 10 секунд, але без мережі пускові струми обмежує ще й батарея, тому прилади з великим пусковим струмом перевіряють за паспортами.

Що входить у комплект

Інвертор із настінним кронштейном, анкерами, трьома CT-датчиками, датчиком температури батареї, кабелем паралельного зв'язку і PV-роз'ємами; Wi-Fi-логер для моніторингу через Deye Cloud входить у поставку. Батарея за пакувальним листом Deye: силові й комунікаційний кабелі до інвертора, кабель заземлення, кріплення для стіни і штабелювання. Склад поставки уточнюйте перед замовленням.

Що треба докупити

Обов'язково для підключення:

• DC-автомат і роз'єднувач між батареєю та інвертором (рекомендація Deye для цієї моделі 300 А);
• AC-автомати: виробник рекомендує 63 А для підключення до мережі і 63 А для резервного виходу;
• заземлення.

За потреби: сонячні панелі з PV-боксом і захистом від перенапруги, трифазний лічильник для точного обліку обміну з мережею. Якщо на лінії інвертора ставлять зовнішнє ПЗВ, Deye вимагає тип A зі струмом спрацювання від 300 мА. Захист кінцевих ліній і остаточні номінали визначає проєкт електропостачання.

Обмеження

• До 6 кВт на фазу. Потужне однофазне навантаження понад цю межу комплект не потягне.
• Заряд обмежений 160 А. Надлишок панелей понад цю межу йде на споживачів, у мережу або обмежується, залежно від налаштувань експорту.
• Батарея важить 109 кг і потребує несучої основи. Монтаж і підключення виконує кваліфікований електрик.

Інвертор і батарея обмінюються даними через CAN; пара SUN-12K-SG05LP3-EU-SM2 і SE-F16 є в чинному списку сумісних батарей Deye.

Взимку і в мороз

Нижче 0 °C BMS блокує заряд SE-F16-C, а розряд можливий до −20 °C зі зниженою ємністю. Тому батарею ставлять в опалюваному приміщенні, а не в гаражі чи вуличній шафі. Взимку панелі дають у кілька разів менше енергії, ніж улітку, і основним джерелом заряду стає мережа між відключеннями. Батарея приймає зарядний струм до 160 А, тож запас поповнюється швидко, але фактична тривалість заряду залежить від потужності джерела, початкового заряду та обмежень BMS.

Підбір під трифазний будинок

Допоможемо розподілити навантаження по фазах і перевірити, чи вкладається воно в потужність від батареї. Доставляємо по Україні. Для об'єктів у Черкасах і Черкаській області «Еко Сервіс» виконує монтаж, підключення до щита та пусконалагодження. Надішліть перелік приладів із розбивкою по фазах, і ми запропонуємо схему.
