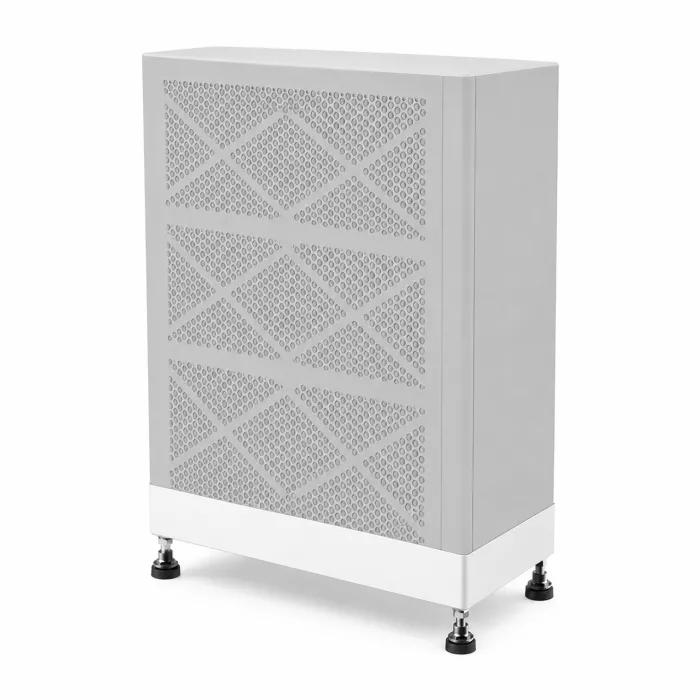

Набір додаткових конекторів та стійки Deye GB-W-AP-A для GB-W-Pack12-2-A3

Комплект Deye GB-W-AP-A для батарейних модулів GB-W-Pack12-2-A3

Монтажно-комутаційний комплект до накопичувача Deye GB-W. Дає опору, на якій стоїть колона батарейних модулів, кришку зверху, телескопічну напрямну для обслуговування та кабелі, якими колона з'єднується із сусідньою. Самих модулів GB-W-Pack12-2-A3 у поставці немає: комплект купують до вже наявної системи або разом з батареями під конкретну схему розстановки.

Коли комплект потрібен, а коли ні

Найчастіша помилка при замовленні: комплект беруть із розрахунку на кожен акумулятор. Це зайві витрати. Модулі GB-W стикуються всередині колони безкабельно, самим фактом установки один на одного, тому додаткових конекторів між сусідніми модулями не потрібно. Комплект прив'язаний до колони: одна база під нею, одна кришка зверху, один набір кабелів до сусідньої колони. Якщо накопичувач збирається у дві або три колони, комплектів потрібно стільки ж, скільки колон, а не стільки, скільки модулів.

Ще один момент, який варто прояснити до замовлення. GB-W не ставиться в 19-дюймову рекову стійку, як батареї серії BOS-G. Модулі формують вертикальний штабель на базі, і саме база з ніжками виконує роль опорної конструкції. Якщо ви шукали металеву раму з полицями, це інший тип виробу.

Що входить і що замовляється окремо

У комплекті:

• база під установку модулів;
• регульовані ніжки;
• кришка на верхній модуль;
• телескопічна напрямна;
• силові та комунікаційний кабелі для з'єднання колон між собою.

Потрібне додатково:

• батарейні модулі GB-W-Pack12-2-A3;
• блок керування кластером GB-W-PDU-2, один на кластер;
• силові кабелі від кластера до гібридного інвертора або PCS;
• захисна комутація на боці постійного струму;
• підйомні засоби для установки модулів.

На що звернути увагу до монтажу

• Один модуль важить 92,2 кг. Установка потребує підйомних засобів і кваліфікованого персоналу, самостійне складання колони небезпечне.
• Підлога має витримувати зосереджене навантаження. Колона з дванадцяти модулів разом з блоком керування наближається до 1,1 тонни на площу трохи більшу за 0,3 м².
• Ніжки компенсують нерівності підлоги, але не замінюють рівну тверду основу. Перекіс штабеля неприпустимий.
• Система розрахована на приміщення. Вулиця, неопалюваний гараж і зони з конденсатом не підходять.
• Телескопічна напрямна з ходом 150–200 мм потрібна для сервісу: модуль висувається без розбирання всієї колони.

Розрахунок під вашу схему

Порахуємо кількість комплектів GB-W-AP-A під заплановану кількість колон, звіримо розстановку з розмірами приміщення і підкажемо, що ще потрібно для запуску кластера. Доставка по Україні. Монтаж і пусконалагодження накопичувача виконуємо в Черкасах і області.
