Акумуляторний модуль Deye BOS-G-Pack5.1 5,12 кВт·год / 51,2 В (BOS-G PRO)

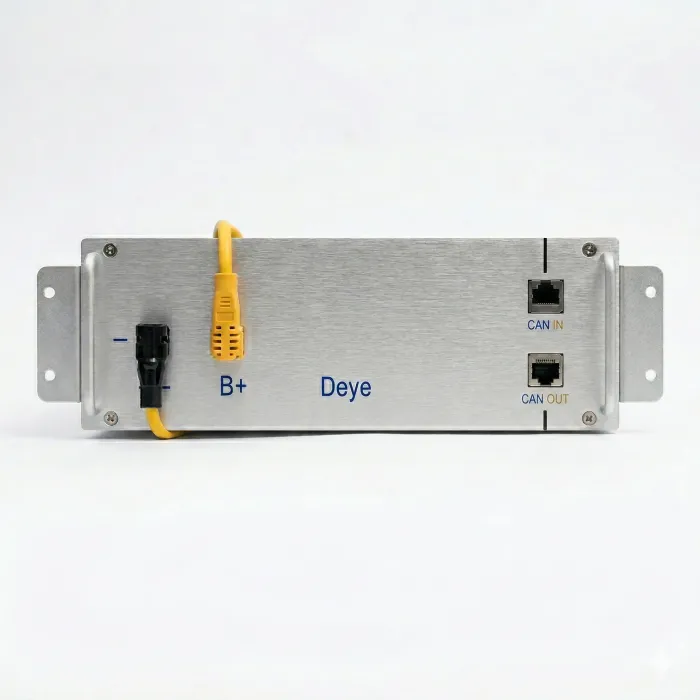

Акумуляторний модуль Deye BOS-G-Pack5.1 Pro на 5,12 кВт·год у форматі 3U

Модуль BOS-G-Pack5.1 входить до високовольтної системи накопичення енергії Deye BOS-G Pro і монтується у стандартну 19-дюймову стійку. Попри звичні 51,2 В, це не низьковольтна батарея: модулі з'єднуються послідовно, і зібраний кластер працює під напругою від 220 В і вище. Номінальна ємність модуля становить 5,12 кВт·год, розрахункова корисна близько 4,61 кВт·год при рекомендованій глибині розряду 90%.

• Підійде: для збирання нової системи BOS-G Pro, розширення сумісного кластера або заміни модуля.
• Не підійде: як самостійний накопичувач без керуючого блока BOS-G-PDU-2 і без мінімальних п'яти модулів у ланцюгу.

Характеристики модуля

Щодо пікового струму в документації Deye є розбіжність: у системній таблиці BOS-G Pro наведено 125 А протягом 2 хв при 25 °C, а в таблиці самого модуля BOS-G-Pack5.1 стоїть 120 А. Керуючий блок BOS-G-PDU-2 у будь-якому разі обмежений 120 А, тому при проєктуванні системи орієнтуйтеся на цю величину.

Конфігурації кластера

Мінімальний кластер складається з п'яти модулів, максимальний з шістнадцяти. Deye наводить чотири стандартні варіанти.

До 16 кластерів працюють паралельно на один інвертор, а самі інвертори допускають паралельну роботу по змінному струму до десяти штук. Це означає, що обмеження в 81,92 кВт·год стосується одного кластера, а не станції загалом.

Габарити і маса зібраної системи

Що входить у поставку і що треба докупити

З модулем постачаються комунікаційний кабель 160 мм і силовий кабель 200 мм для з'єднання із сусіднім модулем у стійці. Для запуску системи додатково потрібні:

• керуючий блок BOS-G-PDU-2: діапазон 200–1000 В, номінальний струм 100 А, максимальний 120 А, маса 19 кг;
• стійка 3U-HRack на 12 модулів і керуючий блок або 3U-LRack на вісім модулів і блок, за потреби з дверцятами;
• кінцевий резистор 120 Ом і силові та комунікаційні кабелі до інвертора, вони входять у комплект керуючого блока;
• кабелі між стійками, якщо конфігурація займає дві стійки;
• зовнішній автоматичний вимикач між накопичувачем та інвертором і заземлювальний провідник.

Обмеження, які варто врахувати до замовлення

• Заряд можливий тільки від 0 °C. Розряд допускається до -20 °C, але доступна ємність за низької температури зменшується.
• Клас IP20 означає монтаж лише в закритому сухому приміщенні.
• Струм системи обмежений 120 А через керуючий блок. Якщо інвертор здатен віддавати більше, це враховують на етапі проєктування.
• Зібрана стійка важить від 290 до 622 кг на площі близько третини квадратного метра, тому підлога має витримати високе зосереджене навантаження.
• Підключення до інвертора і щита виконує кваліфікований електрик: кластер працює під напругою в сотні вольт постійного струму.

Типова помилка підбору: 51,2 В не означає низьковольтну батарею

Номінал 51,2 В збігається з напругою звичайних побутових LiFePO4-батарей, і саме через це модуль часто намагаються під'єднати до гібридного інвертора на 48 В. Так він не працює. Модуль не має власного силового виходу на інвертор, а керування кластером виконує окремий блок BOS-G-PDU-2: він збирає послідовний ланцюг і подає на інвертор одну високу напругу. Якщо вам потрібна саме низьковольтна батарея під інвертор на 48 В, дивіться лінійку Deye SE-F, а не BOS-G Pro.

Підбір кластера під вашу потужність

Порахуємо, скільки модулів потрібно під ваше навантаження, і перевіримо, чи вписується конфігурація в струмові та вольтові обмеження вашого інвертора, підберемо стійку і керуючий блок. Відвантажуємо по всій Україні. У Черкасах і області складаємо стійки та виконуємо пусконалагодження системи.
