Акумуляторний модуль Deye GB-W-Pack12-2-A3, 12,03 кВт·год, 51,2 В, для HV-систем GB-W

Акумуляторний модуль Deye GB-W-Pack12-2-A3 на 12,03 кВт·год

GB-W-Pack12-2-A3 належить до промислової лінійки накопичення енергії Deye GB-W. Це модуль LiFePO4 на 235 Ач і 51,2 В з номінальною енергією 12,03 кВт·год, розрахований на послідовне з'єднання у високовольтну систему.

Окремо модуль не працює. Система Deye GB-W складається з 5–16 таких модулів і блока керування GB-W-PDU-2. Один модуль купують для складання нової системи, розширення наявної або на заміну.

Скільки енергії та потужності дає система

Виробник рекомендує глибину розряду 90%, тому з номінальних 12,03 кВт·год модуля доступно близько 10,8 кВт·год. Та сама пропорція діє на рівні системи: п'ять модулів дають 60,1 кВт·год номінально і 54,1 кВт·год корисних, шістнадцять модулів дають 192,5 і 173,2 кВт·год відповідно.

Потужність системи залежить від кількості модулів, бо послідовне з'єднання підвищує напругу при незмінному струмі. Максимальний тривалий струм заряду і розряду становить 230 А, що дає близько 58,8 кВт номінальної потужності на п'яти модулях і до 188,4 кВт на шістнадцяти.

Реальна віддача в точці навантаження буде нижчою за корисну ємність, бо частина енергії витрачається на перетворення в інверторі або PCS. Розрахунок об'єкта ведуть від корисної ємності з відніманням втрат перетворення, а не від номінальної цифри на шильдику.

Склад системи і що замовляють окремо

У поставці йде сам акумуляторний модуль. Для робочої системи додатково потрібні:

• решта модулів до потрібної конфігурації: мінімум п'ять, максимум шістнадцять;
• блок керування GB-W-PDU-2;
• монтажна база та елементи корпусу, склад яких залежить від обраної конфігурації;
• інвертор або PCS з підтримкою високовольтної батарейної шини;
• силова комутація і захист по постійному струму на боці системи.

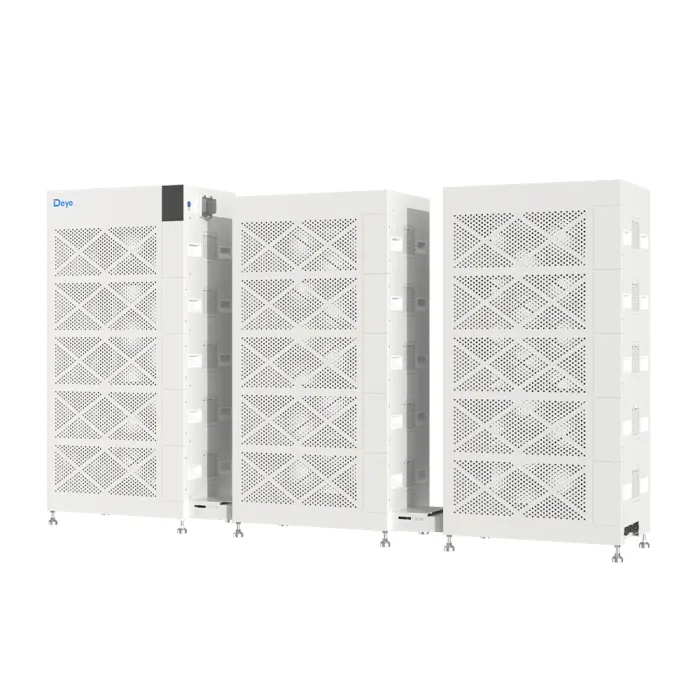

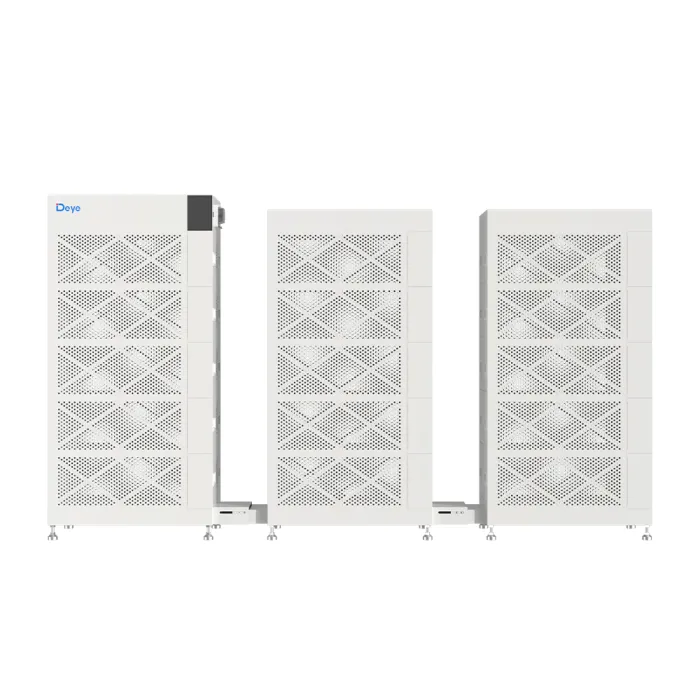

Модулі з'єднуються між собою без окремої кабельної обв'язки. Залежно від кількості вони розміщуються в одному або кількох вертикальних масивах, точна схема визначається монтажною документацією виробника.

Обмеження, які враховують заздалегідь

• Клас захисту IP20 допускає лише суху закриту електротехнічну кімнату. Вулична установка і вологі приміщення виключені.
• Паспортний діапазон заряду починається з 0 °C, тому в неопалюваному приміщенні взимку зарядити систему в межах специфікації не вийде. Розряд при цьому дозволений до −20 °C.
• Маса одного модуля 93 кг. Підйом на висоту масиву і несуча здатність підлоги рахуються до закупівлі.
• Робоча напруга системи сягає 934 В постійного струму. Монтаж і обслуговування виконує кваліфікований електротехнічний персонал.
• Deye включає GB-W до рішень з високовольтними гібридними інверторами 30–125 кВт і PCS на 100 та 125 кВт. Сумісність перевіряють за конкретною моделлю перетворювача до замовлення.

Часта помилка при підборі

Напруга 51,2 В на шильдику модуля збиває з пантелику: її читають як ознаку низьковольтної системи і намагаються підключити модуль до гібридного інвертора Deye на 48 В. Такий сценарій неможливий. У GB-W модулі вмикаються послідовно, і система працює в діапазоні 208–934 В, тоді як низьковольтні батареї нарощують паралельно і залишаються на рівні 51,2 В. Це два різні класи обладнання, які між собою не стикуються.

Підбір системи під ваш об'єкт

Порахуємо кількість модулів під ваш добовий графік споживання, підберемо сумісний інвертор або PCS і звіримо струми та напруги до замовлення. Доставляємо по Україні. У Черкасах і області беремо на себе складання масиву, підключення та пусконалагодження.
