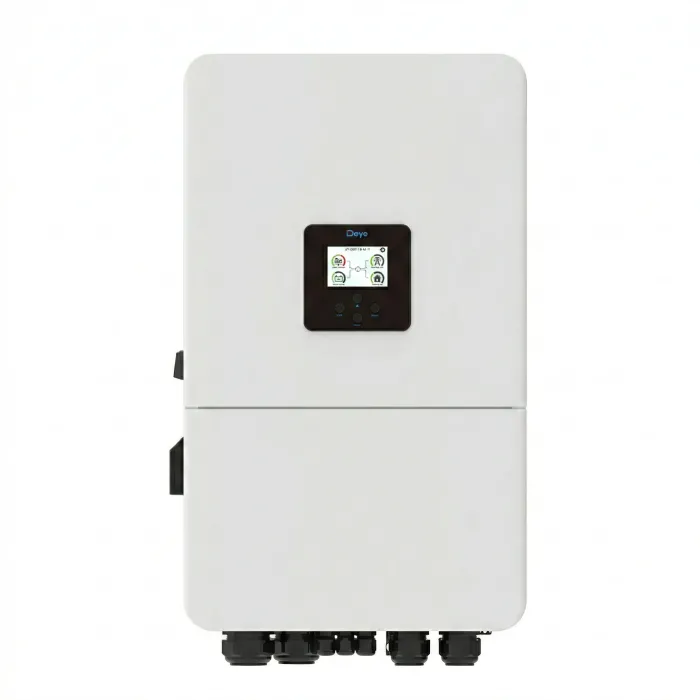

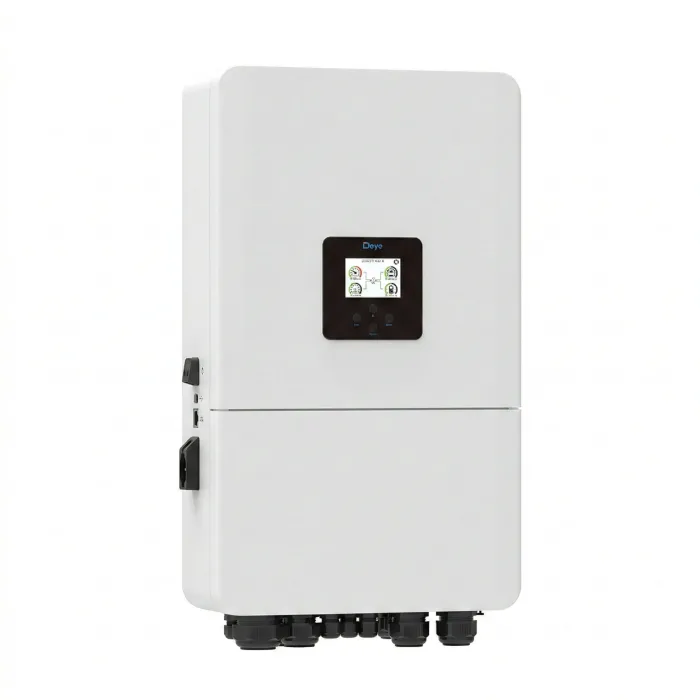

Гібридний інвертор Deye SUN-6K-SG05LP1-AM2-P, 6 кВт, 1 фаза, 2 МРРТ, LV

Гібридний інвертор Deye SUN-6K-SG05LP1-EU-AM2-P на 6 кВт тривалої потужності

Однофазний гібридний інвертор для системи з батареєю 48 В і сонячними панелями. Тривала потужність 6000 Вт, короткочасний пік 12000 Вт протягом 10 секунд, струм заряду і розряду батареї до 135 А. Два трекери MPPT приймають до 9600 Вт панелей. Типовий сценарій: приватний будинок, де під резерв заводять котел, свердловину, холодильники й освітлення.

Ключові характеристики

Яке навантаження витягне

Шість кіловат тривало це котел з циркуляційними насосами, холодильник, освітлення, розеткові групи, кухонна техніка і телевізор одночасно. Запас до 12000 Вт протягом 10 секунд призначений для пускових навантажень: двигун при старті бере у кілька разів більше за робочу потужність. Чи запуститься конкретний насос, залежить від його типу, способу пуску і фактичного пускового струму, тому цю цифру беруть з паспорта двигуна.

Чого шість кіловат не витягнуть: електроплита, бойлер і пральна машина в один момент. Проточний водонагрівач на 8 кВт не запуститься взагалі.

Який струм має давати батарея

Скільки годин система протримається, визначає ємність накопичувача. Скільки кіловат вона віддасть, визначає інша характеристика: допустимий тривалий струм розряду батареї та її BMS. Щоб зняти повні 6000 Вт, накопичувач має тривало давати близько 125 А при напрузі 51 В.

Ампер-години тут нічого не гарантують: модуль на 200 Ач може мати BMS з обмеженням у 100 А, а модуль на 100 Ач іноді має 200 А. Орієнтир один, паспортний струм розряду. Сам інвертор дозволяє до 135 А.

Скільки протримається на батареї

Розрахунок орієнтовний. Формула: корисна ємність, помножена на ККД перетворення і поділена на потужність навантаження.

Візьмімо для прикладу модуль LiFePO4 51,2 В на 100 Ач. Номінально це 5,12 кВт·год. Глибина розряду залежить від самої батареї, не від інвертора: у більшості літієвих модулів BMS дозволяє близько 90%, тобто корисно приблизно 4,6 кВт·год. Далі приймаємо ККД перетворення близько 95% і отримуємо:

• 300 Вт (роутер, освітлення, холодильник у циклі): приблизно 13–14 годин
• 800 Вт (додаються котел, насос, телевізор): приблизно 5 годин
• 2000 Вт (плюс пральна машина або бойлер): приблизно 2 години

Паспортні 96,5% це європейський зважений ККД для тракту від панелей до мережі, а не точний коефіцієнт перетворення з батареї. На малому навантаженні реальна ефективність нижча, тому нічні сценарії рахуйте за нижньою межею. Власне споживання інвертора Deye не публікує, у розрахунку його немає.

Що входить і що треба докупити

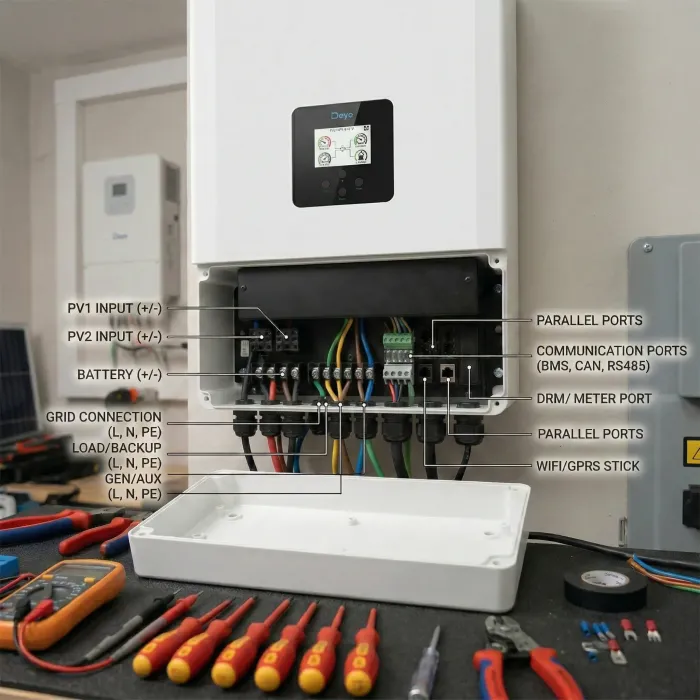

У коробці інвертор, настінний кронштейн з кріпленням, паралельний комунікаційний кабель, температурний датчик для свинцевих батарей, струмовий трансформатор з кабелем 4 м, конектори MC4 і ключ до них, шестигранник, феритові кільця та інструкція.

Окремо потрібні:

• батарея з потрібним струмом розряду і кабель до неї перерізом 50 мм²
• автоматичний вимикач DC на 150 А між батареєю та інвертором
• автомати AC на 40 А на вводі мережі й на лінії резервного навантаження
• панелі та кабель PV перерізом 2,5 мм²
• Wi-Fi логер для моніторингу: у мануалі він позначений як опція
• лічильник на RS485, якщо ви замінюєте ним штатний трансформатор струму або хочете бачити генерацію окремо встановленого мережевого інвертора. Для базового режиму нульової віддачі достатньо трансформатора з комплекту

Обмеження, про які варто знати заздалегідь

• Батарейний вхід один. Кілька батарей підключаються паралельно на спільну шину, а не окремими портами.
• Заряд літієвої батареї нижче нуля зазвичай блокує її власна BMS. Робочий діапазон від -40 °C стосується інвертора, а не накопичувача, і саме батарея визначає, де можна ставити систему.
• Вище +45 °C інвертор знижує потужність. Пряме сонце на корпусі влітку дає реальні втрати, попри IP65.
• Пік 12000 Вт заявлений для автономного режиму на 10 секунд. Наскільки він доступний у конкретній системі, залежить від напруги батареї та обмежень її BMS. Виробник не деталізує, як пік узгоджується зі струмом розряду 135 А.
• Власне споживання на холостому ходу і нормований час перемикання на резерв у datasheet відсутні. Затримка виходу після зникнення мережі задається параметром Backup Delay в меню.
• Гарантія виробника 5 або 10 років залежно від країни встановлення.

Шість чи вісім кіловат

Незалежних трекерів MPPT в обох моделях два. Різниця в тому, скільки стрінгів приймає кожен: у SUN-6K по одному, у SUN-8K по два. Два стрінги на одному трекері працюють зі спільною точкою максимальної потужності, тому мають бути однаковими за кількістю модулів, орієнтацією і затіненням. Це не спосіб додати схил з іншою орієнтацією, а спосіб набрати потужність там, де один стрінг упирається у верхню межу 425 В.

Практично: SUN-6K це два стрінги загалом і робочий струм до 18 А на трекер, SUN-8K це чотири стрінги і до 32 А. Друга відмінність у струмі батареї, 135 А проти 190 А, тобто скільки потужності система здатна взяти з накопичувача. Якщо масив планується від 10 кВт, а батарея має тримати навантаження всього будинку, старша модель дає потрібний запас.

Підбір під конкретне навантаження

Порахувати фактичний перелік приладів корисніше, ніж орієнтуватися на паспортні кіловати. Допоможемо звести навантаження за групами щита, підібрати батарею за струмом розряду і розкласти панелі по двох трекерах. Доставляємо по Україні, у Черкасах і області виконуємо монтаж та пусконалагодження.
