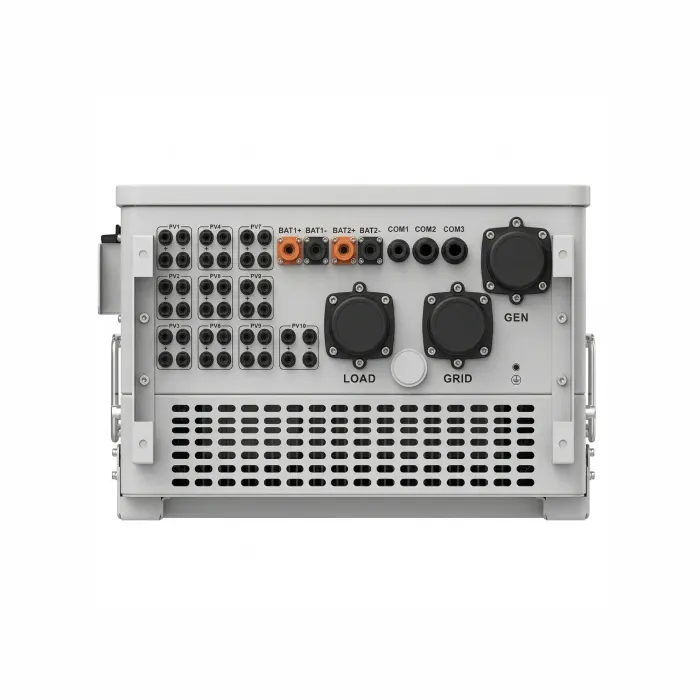

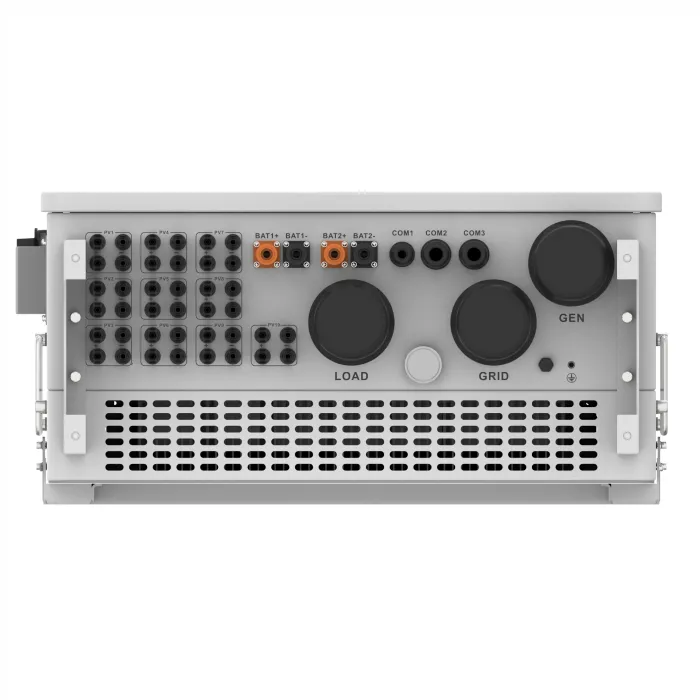

Гібридний інвертор Deye SUN-125K-SG02HP3-EU-GM10 Wi-Fi, 125 кВт, 3 фази, 10 MPPT, HV

Гібридний інвертор Deye SUN-125K-SG02HP3-EU-GM10 на 125 кВт

SUN-125K-SG02HP3-EU-GM10 — трифазний гібридний інвертор із тривалою потужністю 125 кВт для комерційних і промислових об'єктів. Зводить в одну систему чотири джерела: сонячний масив, високовольтний накопичувач, мережу і дизель-генератор. Десять незалежних MPPT приймають до 250 кВт установлених панелей, з яких інвертор обробляє до 200 кВт.

Ключові параметри

Яке навантаження тримає і за яких умов

Тривала потужність 125 кВт доступна і в парі з мережею, і в автономному режимі. Без мережі інвертор короткочасно видає 1,5 номіналу протягом 10 секунд, близько 187 кВт. Це запас на пуск асинхронних двигунів і компресорів, а не режим роботи.

Коли навантаження живиться переважно від накопичувача, стелю задає вже не номінал інвертора, а добуток напруги стека на допустимий струм. Розряд обмежений 100 А на кожен із двох батарейних входів, тобто 200 А за умови, що задіяні обидва: з одним стеком на одному вході межа вдвічі нижча. Орієнтири на боці постійного струму:

• стек близько 640 В і два входи по 100 А: приблизно 128 кВт;
• стек близько 400 В: приблизно 80 кВт;
• стек близько 250 В: приблизно 50 кВт.

Це проєктні орієнтири, а не паспортна характеристика: на виході змінного струму буде менше через втрати перетворення, а межу може опустити BMS залежно від заряду і температури стека. Удень частину навантаження бере масив і батарея розвантажується. Висновок: кількість модулів у стеку визначає нічну потужність системи не менше, ніж її ємність.

Скільки прийме сонячний масив

Гранична потужність підключених панелей 250 кВт, оброблювана вхідна потужність 200 кВт. Десять трекерів по два рядки дають 20 рядків, до 42 А робочого струму на трекер.

Діапазон MPPT заявлено як 150–850 В, проте повну паспортну потужність виробник відносить до вужчого вікна 390–850 В. Нижче цієї межі трекери працюють, але номінал не гарантується, і наскільки він просяде, залежить від напруги та струму на задіяних входах. Напругу холостого ходу рядка тримають нижче 850 В з поправкою на підйом у мороз.

Що входить у поставку і що потрібно докупити

У коробці: настінний кронштейн, шість анкерних болтів M12×60, три трансформатори струму 300 A/5 A, конектори PV і батарейні, феритові кільця, узгоджувальний резистор для паралельної шини, комунікаційні кабелі, монтажні ключі.

Окремо купується:

• DC-автомат батареї на 125 А;
• AC-автомати на 320 А для мережевого порту і для резервного навантаження;
• батарейний кабель перерізом 25 мм², AC-кабель 120 мм², заземлення 70 мм²;
• лічильник замість штатних трансформаторів струму, якщо відстань від щита до інвертора перевищує 10 м;
• лічильник або трансформатори більшого номіналу, якщо в паралельній системі вимірюваний струм перевищує 300 А;
• логер моніторингу: у документації виробника він позначений як опційний, тому Wi-Fi, 4G чи GPRS з'являються тільки разом із ним;
• сам високовольтний накопичувач і його комутація.

Обмеження, які варто врахувати

• Заявлена робота з високовольтними літій-іонними батареями 160–1000 В. Порти BMS підтримують CAN і RS485, але модель та протокол звіряють зі списком сумісності Deye, а не за типом роз'єму.
• Режим No Battery виробник передбачає для роботи в парі з мережею або сонцем. У паралельній системі він недоступний, як і свинцеві батареї. Живлення резервного навантаження зовсім без накопичувача в документації не описане, тому таку схему оцінюють окремо.
• Маса 161,7 кг при настінному монтажі: потрібна несуча основа, підйомний засіб і зазор близько 500 мм навколо корпусу.
• Вище +45 °C починається зниження потужності, тому місце встановлення має бути затіненим і провітрюваним, попри IP65.
• У паспорті немає ні власного споживання, ні часу перемикання на резерв. Задається лише затримка видачі напруги після зникнення мережі, тому обладнання з жорсткими вимогами до безперервності перевіряють на об'єкті.
• У паралельній збірці відмова одного інвертора зазвичай зупиняє всю групу: решта апаратів переходить у стан помилки. Паралелення нарощує потужність, але саме по собі не створює резервування.

Як масштабується і з чим працює разом

Порт GEN універсальний, під нього обирається одна з трьох функцій: вхід дизель-генератора, керований вихід на другорядне навантаження або вхід від наявного мережевого інвертора. Віддача генератора обмежується налаштуванням, щоб він не йшов у перевантаження, а решту добирає інвертор. Режими AC-каплінгу з боку мережі або навантаження дозволяють додати накопичувач до вже змонтованої станції, не перебираючи рядки і не міняючи наявний інвертор.

До десяти апаратів об'єднуються в паралель, у мережевому і в автономному режимі. Умови жорсткі: усі інвертори однієї моделі, кожен зі своїм комплектом батарей, трансформатори струму тільки на ведучому, крайні пристрої шини закриті узгоджувальними резисторами. Режим паралельної роботи в документації названо двічі по-різному: у схемах з'єднання це Zero export Partial Backup, у меню нової прошивки той самий режим підписано Zero export to CT. Формально група дає до 1,25 МВт, але таку систему проєктують від початку, а не добудовують поступово.

Окремо будь-який із десяти трекерів перемикається на роботу з контролером вітрогенератора, до 850 В і 36 А на канал.

Підбір під конкретний об'єкт

Для 125 кВт розрахунок починається не з інвертора, а з профілю споживання, напруги батарейного стека і схеми масиву. Ми зводимо ці три речі разом і показуємо, де система впреться в обмеження раніше, ніж у номінал. Доставка по всій Україні, у Черкасах і області беремо на себе монтаж і пусконалагодження з налаштуванням режимів експорту і графіків Time of Use.
