Гібридний інвертор Deye SUN-10K-SG02LP1-EU-AM3-P, 10 кВт, 1 фаза, 3 MPPT, LV

Гібридний інвертор Deye SUN-10K-SG02LP1-EU-AM3-P: 10 кВт для живлення будинку

Однофазний гібридний інвертор із тривалою потужністю 10 000 Вт і піком 20 000 Вт протягом 10 секунд. Три незалежні MPPT приймають масив до 20 кВт, батарейна шина низьковольтна, 40–60 В. Модель розрахована на живлення будинку цілком, разом із насосами, бойлером і потужною кухонною технікою.

Яке навантаження тримає

Тривала потужність 10 000 Вт відповідає приблизно 43 А при 230 В. Це рівень будинку цілком: холодильник, освітлення, котел із насосом, пральна і посудомийна машини, бойлер, електроінструмент.

Пікова здатність 20 000 Вт протягом 10 секунд дає запас під пускові струми двигунів: свердловинний насос на 1,5 кВт у момент пуску бере 4,5–7 кВт. Запуск конкретного двигуна перевіряють за його пусковим струмом і допустимим струмом розряду батареї, бо в автономному режимі пік забезпечує саме банк.

Скільки часу протримає батарея

Нижче модельний розрахунок для банку LiFePO4 на 15 кВт·год номінально. Припускаємо, що паспорт батареї дозволяє використати 90 % ємності, а середню ефективність перетворення беремо 95 %. Тоді до навантаження дійде близько 12,8 кВт·год.

• 600 Вт, холодильник, освітлення, котел і зв'язок: близько 20 годин
• 2 кВт, додатково бойлер або пральна машина періодично: близько 6 годин
• 5 кВт, значна частина будинку одночасно: близько 2,5 години

Для іншої батареї цифри зміняться: допустиму глибину розряду беруть із її паспорта. Власного споживання інвертора на холостому ході Deye не наводить, тому фактичний час буде дещо меншим.

Струм 220 А доступний не з будь-яким банком

220 А є межею самого інвертора. Deye рекомендує для літію виставляти струм заряду і розряду на рівні 50 % від ємності банку в ампер-годинах. Для 300 Ач, тобто приблизно 15 кВт·год, вийде близько 150 А. Струм 220 А потребує банку близько 440 Ач, а це понад 20 кВт·год. Точну межу беруть із паспорта батареї, де вказаний допустимий безперервний струм. Якщо виставити більше, спрацює захист BMS.

10 кВт чи 12 кВт

Старша модель SUN-12K-SG02LP1-EU-AM3-P відрізняється трьома параметрами: тривала потужність 12 000 замість 10 000 Вт, допустимий масив панелей 24 кВт замість 20 кВт і струм батареї 250 А замість 220 А. Решта збігається, включно з кількістю MPPT, діапазонами напруг, корпусом і ККД. Десятка виправдана, коли одночасне навантаження не перевищує 9 кВт, а банк планується до 20 кВт·год. Якщо в планах електроплита разом із насосом і бойлером або масив понад 20 кВт, різниця окупається одразу.

Що входить і що потрібно докупити

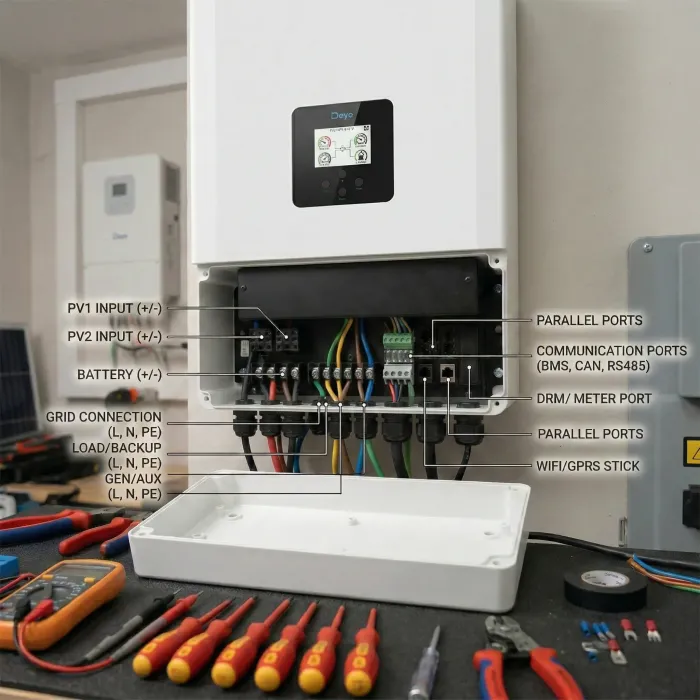

У поставці: інвертор, кріпильні болти M8×80 і гвинти, шестигранний ключ, датчик температури для свинцевих батарей, струмовий трансформатор, кабель паралельного зв'язку, феритові кільця, DRM-конектор, інструкція. У цій поставці також є модуль Wi-Fi для віддаленого моніторингу.

Окремо знадобиться. Номінали наведені за рекомендаціями виробника для типового підключення, остаточні визначає проєкт:

• батарея на 48 В зі зв'язком CAN або RS485 і протоколом BMS, який підтримує інвертор
• DC-автомат або запобіжник на 300 А між батареєю та інвертором
• кабель батареї перерізом 35 мм², AC і заземлення 10 мм², PV 2,5 мм²
• AC-автомати 100 А на порти мережі, генератора і навантаження
• УЗО типу A зі струмом спрацювання від 300 мА
• сонячні панелі, конектори, пристрій захисту від перенапруги на боці PV

Обмеження, які варто врахувати до покупки

• Без під'єднаної батареї інвертор не дає живлення при зникненні мережі.
• Транзит мережі до 60 А обмежується вашим вводом: при однофазному вводі 25 А з мережі прийде близько 5,7 кВт, решту додають панелі та батарея.
• Сумісність літієвої батареї визначає протокол її BMS і перелік виробника, наявності роз'єму CAN або RS485 недостатньо.
• Напругу рядка перевіряють за Voc панелей при мінімальній зимовій температурі: на морозі вона зростає, а межа інвертора становить 500 В.
• Паспортного часу перемикання на резерв Deye не публікує. Для техніки, критичної до найкоротших розривів, потрібне окреме ДБЖ.
• Корпус IP65 розрахований на вулицю, але інструкція вимагає уникати прямого сонця та опадів, тобто потрібен навіс.
• Вище +45 °C інвертор знижує потужність. Зазори 50 см з боків і 100 см спереду обов'язкові.
• Заряд літієвої батареї при мінусі блокує її власна BMS, що важливо при виборі місця для банку.
• Монтаж та електричне підключення виконують кваліфіковані спеціалісти.

Підбір під конкретне навантаження

Надішліть перелік навантажень із пусковими, модель батареї і модель панелей. Цього достатньо, щоб перевірити пікову потужність, допустимий струм BMS і Voc рядка на морозі, а далі підібрати кабелі та захист. Доставляємо по Україні, у Черкасах і області виконуємо монтаж і пусконалагодження.
