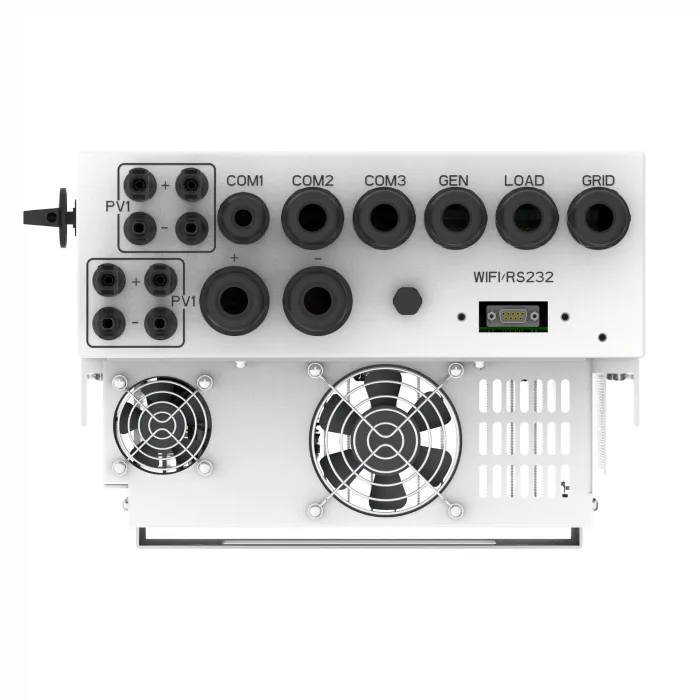

Гібридний інвертор Deye SUN-8K-SG05LP1-EU-AM2-P, 8 кВт, 1 фаза, 2 МРРТ, LV

Гібридний інвертор Deye SUN-8K-SG05LP1-EU-AM2-P: 8 кВт тривало і струм батареї до 190 А

Старша однофазна модель серії SG05LP1-EU-AM2-P. Тривала потужність 8000 Вт, пік 16000 Вт протягом 10 секунд, струм заряду і розряду батареї до 190 А. Два незалежні трекери MPPT приймають по два паралельні стрінги кожен, разом до 12800 Вт панелей. Розрахований на будинок, де під резерв заводиться більша частина навантаження.

Ключові характеристики

Типова помилка підбору

Найчастіший сценарій із цим класом обладнання такий: беруть інвертор на 8 кВт і один акумулятор, у якого BMS обмежує розряд сотнею ампер, бо на початок нібито вистачить. Система запускається, але під час відключення віддає менше 5 кВт, а при спробі взяти більше відключається по захисту. Власник вважає, що несправний інвертор.

Інвертор задає стелю потужності, батарея задає фактичну. Обидві цифри підбираються разом, а не по черзі.

Яким має бути накопичувач

Ампер-години визначають, скільки годин система протримається. Скільки кіловат вона віддасть, визначає допустимий тривалий струм розряду батареї та її BMS. Щоб інвертор віддавав повні 8000 Вт, накопичувач має тривало давати близько 165 А при напрузі 51 В.

Ємність тут нічого не гарантує: батарея на 200 Ач може мати BMS з обмеженням у 100 А, а модуль на 100 Ач іноді має 200 А. Орієнтир один, паспортний струм розряду. Сам інвертор дозволяє до 190 А.

Що на нього можна завести

Вісім кіловат тривало дозволяють тримати під резервом не окрему групу, а більшу частину будинку: котел з насосами, свердловину, холодильники, освітлення, розеткові групи, пральну машину. Запас до 16000 Вт на 10 секунд призначений під пускові навантаження двигунів, які беруть при старті в кілька разів більше за робочу потужність. Чи запуститься конкретний насос, залежить від його типу, способу пуску і фактичного пускового струму, тому цю цифру беруть з паспорта обладнання.

Межа проходить по потужних нагрівальних приладах. Електроплита на чотири конфорки разом з духовкою і бойлером вийде за 8 кВт, і це вже питання не інвертора, а розподілу груп у щиті.

Скільки система протримається без мережі

Розрахунок орієнтовний. Формула: корисна ємність, помножена на ККД перетворення і поділена на потужність навантаження.

Для прикладу візьмімо банк LiFePO4 51,2 В на 200 Ач. Номінально це 10,24 кВт·год. Глибина розряду задається самою батареєю: у більшості літієвих модулів BMS дозволяє близько 90%, тобто корисно приблизно 9,2 кВт·год. З ККД перетворення близько 95%:

• 500 Вт (освітлення, холодильники, роутер, котел у циклі): приблизно 16–17 годин
• 1500 Вт (додається свердловина і побутова техніка): приблизно 5,5 години
• 3000 Вт (пральна машина, бойлер у роботі): приблизно 2,5–3 години

Паспортні 96,5% це європейський зважений ККД для тракту від панелей до мережі, а не точний коефіцієнт перетворення з батареї. На кількох сотнях ват від восьмикіловатного апарата реальна ефективність помітно нижча, тому нічні сценарії рахуйте за нижньою межею. Власне споживання інвертора виробник не публікує.

Що входить і що треба докупити

У коробці інвертор, настінний кронштейн з кріпленням, паралельний комунікаційний кабель, температурний датчик для свинцевих батарей, струмовий трансформатор з кабелем 4 м, конектори MC4 і ключ до них, шестигранник, феритові кільця та інструкція.

Окремо потрібні:

• батарея з паспортним струмом розряду від 165 А і кабель до неї перерізом 70 мм²
• автоматичний вимикач DC на 225 А між батареєю та інвертором
• автомати AC на 50 А на вводі мережі й на лінії резервного навантаження
• панелі та кабель PV перерізом 2,5 мм²
• Wi-Fi логер для моніторингу: у мануалі він позначений як опція
• лічильник на RS485, якщо ви замінюєте ним штатний трансформатор струму або хочете бачити генерацію окремого мережевого інвертора. Базовий режим нульової віддачі працює на трансформаторі з комплекту

Обмеження, про які варто знати заздалегідь

• Батарейний вхід один. Нарощування йде через паралельне підключення модулів на спільну шину.
• Літієві батареї при мінусовій температурі заряджати не можна, це блокує їхня власна BMS. Робочий діапазон інвертора від -40 °C стосується самого інвертора, а не накопичувача.
• Два стрінги на одному трекері працюють зі спільною точкою максимальної потужності. Вони мають бути однаковими за кількістю модулів, орієнтацією і затіненням, інакше обидва просядуть до гіршого. Незалежних трекерів два, і саме стільки різних умов освітлення масив може мати без втрат.
• Вище +45 °C потужність знижується. При монтажі потрібні 50 см вільного простору з боків, зверху і знизу та 100 см спереду, інакше тепловідведення погіршується.
• Пік 16000 Вт заявлений для автономного режиму на 10 секунд. Наскільки він доступний, залежить від напруги батареї та обмежень її BMS. Виробник не деталізує, як пік узгоджується зі струмом розряду 190 А.
• Власне споживання на холостому ходу і нормований час перемикання на резерв у datasheet відсутні. Затримка виходу після зникнення мережі задається параметром Backup Delay в меню.
• Підключення до домашнього щита виконує кваліфікований електрик: у системі є ланцюги постійного струму на 190 А і обов'язкове заземлення.
• Гарантія виробника 5 або 10 років залежно від країни встановлення.

Розрахунок системи під ваш будинок

Восьмикіловатний інвертор має сенс тоді, коли під нього одразу планується відповідна батарея і масив панелей. Порахуємо навантаження за групами щита, підберемо накопичувач за струмом розряду, а не за ємністю, і розкладемо стрінги по двох трекерах. Доставляємо по Україні, у Черкасах і області виконуємо монтаж та пусконалагодження.
