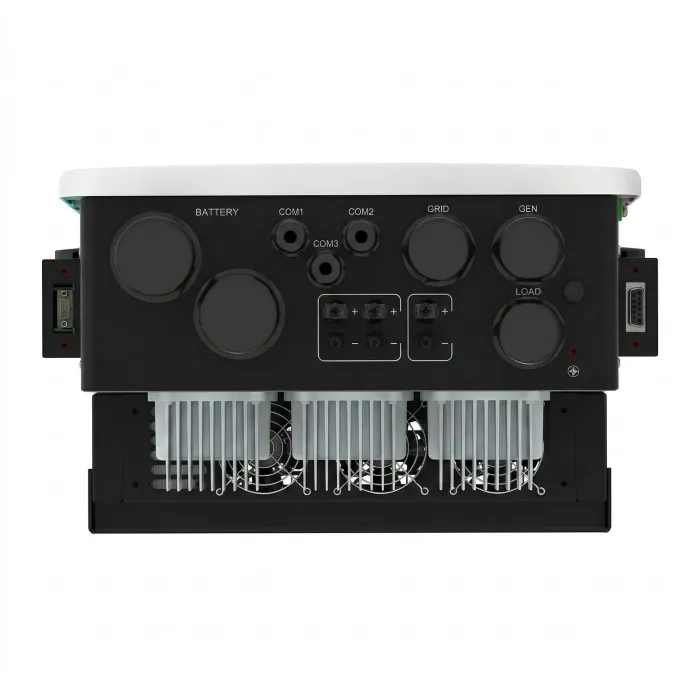

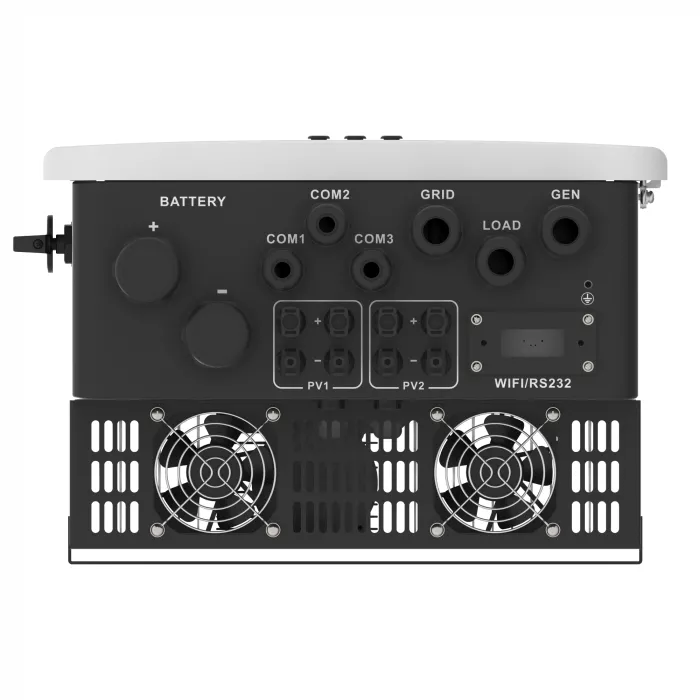

Гібридний інвертор Deye SUN-15K-SG05LP3-EU-SM2 WiFi, 15 kW, 3 фази, 2 MPPT, LV

Гібридний інвертор Deye SUN-15K-SG05LP3-EU-SM2, 15 кВт, три фази, батарея 48 В

Трифазний гібрид для великого будинку з господарством або для невеликого виробництва. Тривала потужність 15 000 Вт, пік 30 000 Вт, два MPPT і струм заряду батареї до 280 А через два батарейні входи. Прохідний струм мережі 70 А дозволяє пропускати через інвертор значну частину домашнього навантаження.

Технічні характеристики

Що потягне і скільки протримається

15 кВт розподіляються між трьома фазами, і на кожну можна віддати до 7,5 кВт. Це вже дозволяє живити однофазне обладнання майстерні, потужний насос або варильну поверхню без переносу на іншу лінію. Запас 30 кВт на 10 секунд розрахований на пускові струми, але під конкретний двигун чи компресор його перевіряють за паспортним пусковим струмом приладу.

Струм розряду батареї обмежений 280 А. Скільки це у ватах, залежить від фактичної напруги батареї, а вона в робочому вікні інвертора лежить у межах 40–60 В. Для типової збірки 48 В на LiFePO4 під навантаженням це приблизно 13,5–15 кВт. Тому накопичувач підбирають не тільки за ємністю: перевіряють допустимий струм розряду BMS, робочу напругу батарейної системи і сумарний струм паралельних модулів.

Час роботи від батареї рахують за формулою: корисна ємність (кВт·год) × ККД перетворення ÷ потужність навантаження (кВт). Для накопичувача на 20 кВт·год номінальної ємності на LiFePO4 з глибиною розряду 90% корисними будуть 18 кВт·год, а з поправкою на втрати перетворення близько 17 кВт·год. При навантаженні 3 кВт це приблизно 5,5 години, при 6 кВт менше 3 годин. Простий поділ паспортної ємності на навантаження для LiFePO4 завищує результат приблизно на 15–20%, для свинцевих батарей майже вдвічі.

Що входить у постачання і що треба докупити

Заводська комплектація Deye: інвертор, настінний кронштейн, чотири анкерні болти M8×80, три струмові кліщі CT, датчик температури батареї, кабель паралельного зв'язку, PV-конектори з ключем, набір феритових кілець. Wi-Fi-логер для моніторингу через Deye Cloud у виробника значиться як опція, у комплектації цього товару від нашого постачальника він передбачений.

Окремо купуються:

• батарея 48 В із сумісним за протоколом BMS і достатнім власним струмом розряду;
• батарейний кабель перерізом 50 мм², а також DC-роз'єднувач і захист від надструму між батареєю і інвертором. Номінал підбирається під конкретну батарейну систему, її BMS, переріз кабелю і проєкт, а не за максимальним струмом інвертора;
• сонячні панелі, кабель 2,5 мм², DC-автомат і PV-бокс із захистом від перенапруги;
• AC-автомати на 100 А для входу мережі, для резервного навантаження і для порту генератора;
• ПЗВ типу A зі струмом спрацювання не менше 300 мА;
• трифазний лічильник, якщо потрібен точний контроль обміну з мережею або підключення наявного мережевого інвертора.

Обмеження, про які варто знати заздалегідь

• Резервний вихід під час відключення мережі потребує батареї. Режим No Batt дозволяє системі працювати без накопичувача, коли є мережа або сонце, але живлення навантаження при зникненні мережі він не забезпечує.
• Ліміт 7,5 кВт на фазу навіть за повністю несиметричного навантаження.
• Маса 51,9 кг. Потрібна несуча стіна з бетону або іншого негорючого матеріалу і двоє людей на монтаж.
• Вище 45 °C потужність знижується. IP65 дозволяє встановлення поза приміщенням, але місце має бути захищене від прямого сонця, дощу і накопичення снігу, із зазорами 50 см з боків, зверху і знизу та 100 см спереду.
• Температурні межі заряду задає батарея. Для LiFePO4 заряд нижче 0 °C зазвичай блокується її BMS.
• Власне споживання на холостому ходу Deye не наводить у документації цієї серії.
• Час перемикання на резерв у datasheet і мануалі цієї серії не нормований. У загальній брошурі Deye по родині гібридних інверторів згадується 4 мс, але це рівень усієї родини 3–80 кВт, і в тому ж переліку заявлено до 16 інверторів у паралелі, тоді як для цієї серії datasheet дає 10. Тому 4 мс варто сприймати як орієнтир виробника, а не як паспортне значення моделі. У меню є окреме налаштування затримки Backup Delay зі значенням 0 мс за замовчуванням.
• Підключення виконує кваліфікований електрик.

Типова помилка при підборі цього класу

Найчастіше інвертор такої потужності підбирають за двома цифрами: сумарним споживанням будинку і бажаною кількістю панелей. Обидві важливі, але вирішує зазвичай не вони.

Перше, що варто перевірити, це розкладка по фазах. Будинок із загальним споживанням 9 кВт, де 8 з них сидять на одній фазі, для трифазного гібрида складніший, ніж будинок на 14 кВт з рівномірним розподілом. Друге, це батарейна частина. Інвертор на 15 кВт із накопичувачем, чий BMS дозволяє 100 А розряду, віддасть близько 5 кВт, а не 15, і причина буде не в інверторі. Тому підбір починають із переліку приладів по фазах і з паспортних струмів батареї, а вже потім дивляться на номінал у кіловатах.
