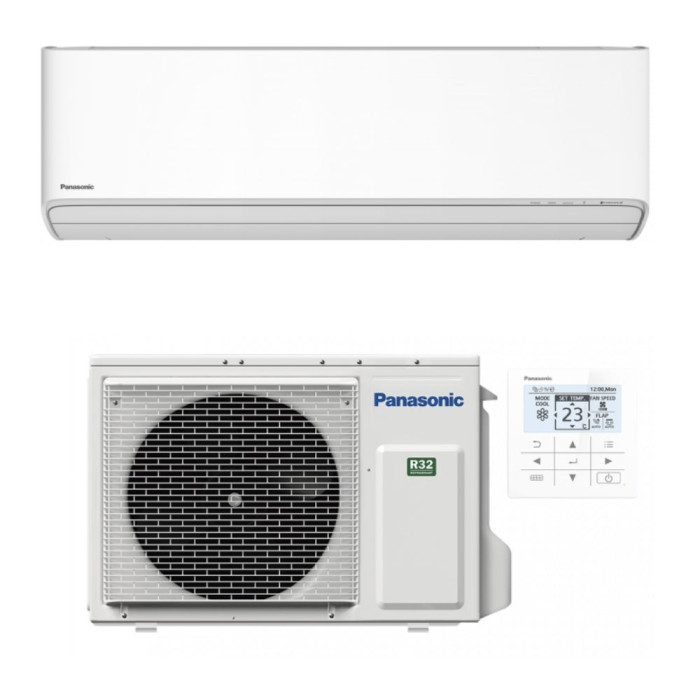

Кондиціонер Panasonic Server CS-Z50YKEA/CU-Z50YKEA

Кондиціонер Panasonic CS-Z50YKEA/CU-Z50YKEA: 5 кВт із магістраллю до 30 м

Перехід на іншу платформу блоків: внутрішній 295×1040×244 мм і 12 кг, зовнішній 695×875×320 мм і 40 кг. Разом із габаритами зростає гранична довжина магістралі, з 20 до 30 м. Холодопродуктивність 5,0 кВт за номіналом, діапазон 0,98–6,00 кВт, потік внутрішнього блока при охолодженні 17,4 м³/хв.

Коли 30 метрів магістралі вирішують

Серверні часто розміщують у глибині будівлі, без прямого виходу на фасад. Молодші комплекти серії обмежені 20 метрами траси, і в таких приміщеннях цього не вистачає. Z50YKEA дає 30 м при перепаді висот між блоками до 15 м. Заводської заправки 1,13 кг R32 вистачає на трасу до 7,5 м, далі додається 15 г на кожен метр. Рекомендований запобіжник 16 А, міжблочна лінія 4×2,5 мм².

Потік 17,4 м³/хв і що з ним робити

Зростання потоку з 13,2 до 17,4 м³/хв помітно ширше, ніж крок потужності між Z42 і Z50. Це дає більше свободи при розміщенні внутрішнього блока в довгому чи вузькому приміщенні. Разом із потоком зростає акустика: рівень Lo при охолодженні 37 дБ(A) проти 32 у Z42, тихий режим Q-Lo 30 дБ(A) проти 29. Зовнішній блок при цьому лишається на рівні 48 дБ(A), як у Z35 і Z42.

Резервування двох систем

Два комплекти YKEA підключаються до одного дротового контролера через кабельний комплект CZ-RCC5. Panasonic описує для своїх рішень резервування три функції: підхоплення роботи при відмові однієї системи, підтримка другою системою при нестачі потужності і ротація для вирівнювання напрацювання. Контролер показує аварійні стани окремо для кожної системи, стан роботи видно і в застосунку. Конкретний інтервал ротації задається налаштуванням, тому в описі ми не наводимо його як фіксовану цифру. Важливе обмеження: інтерфейс централізованого керування CZ-CAPRA1 не застосовується, коли два блоки YKEA підключені в схемі резервування.

Споживання і енергомаркування

• Номінальна споживана потужність при охолодженні 1,36 кВт, діапазон 0,25–1,90 кВт. При обігріві 1,42 кВт і 0,23–2,39 кВт.
• Річне споживання за EU 626/2011: 203 кВт·год при охолодженні, 1278 кВт·год при обігріві, обидві цифри для стандартизованого профілю ЄС.
• SEER 8,6 (клас A+++) і SCOP 4,6 (клас A++). Показник SCOP тут на рівні молодших Z25 і Z35 і вищий, ніж у старшої Z71 з її 4,1.
• Теплопродуктивність 5,8 кВт за номіналом, при -7 °C зовні 4,80 кВт.

Для перерахунку у гроші помножте кВт·год на тариф вашого постачальника.

Кому підійде

• Серверні і апаратні з розрахунковим навантаженням у діапазоні приблизно 4,2–5,0 кВт
• Приміщення в глибині будівлі, де траса до фасаду або даху перевищує 20 м
• Кімнати моніторингу і диспетчерські з постійною присутністю операторів
• Комутаційні вузли, де потрібне охолодження без сезонних перерв
• Технічні приміщення великих будинків з розгалуженим обладнанням

Кому не підійде

• Приміщення з розрахунковим навантаженням до 4,2 кВт і короткою трасою. Тут достатньо Z42YKEA, і він компактніший
• Об'єкти з перепадом висот понад 15 м. Такий перепад витримує тільки Z71YKEA з межею 20 м
• Приміщення, де внутрішній блок стоїть біля робочого місця і потрібна тиша. Рівень Lo 37 дБ(A) відчутно вищий, ніж у молодших моделей серії

Що ми перевіряємо при довгій трасі

Довжину траси заміряємо за фактичним маршрутом з обходами і кутами, а не по прямій. Перевіряємо перепад висот, місце для дренажу конденсату, доступ до зовнішнього блока для подальшого обслуговування і вільне розсіювання тепла навколо нього. Дозаправку рахуємо після прокладання магістралі, за фактичною довжиною. Працюємо в Черкасах і області.
