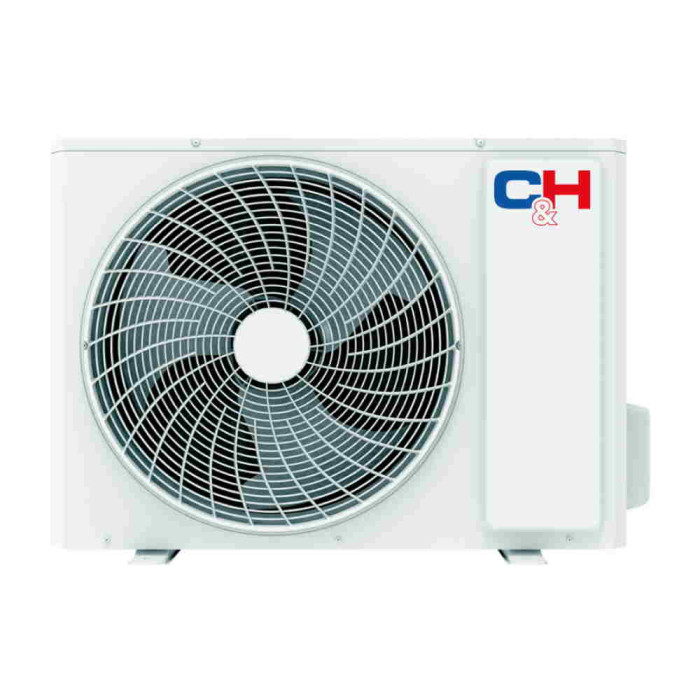

Зовнішній блок мульти-спліт системи Cooper&Hunter CHML-U28RK4-NG NORDIC MULTI LIGHT

Cooper&Hunter CHML-U28RK4-NG: чотири зони від одного блоку

Чотирипортовий зовнішній блок Nordic Multi Light: 8,00 кВт холоду, 9,50 кВт тепла, від двох до чотирьох внутрішніх блоків. Виробник дозволяє для нього 40 схем підключення, найбільше серед моделей серії до 28 000 BTU. Об'єкти: офіс на кілька кабінетів, приватний будинок з розведенням по поверхах, чотирикімнатна квартира.

Це зовнішній блок. Внутрішні блоки в комплект не входять і підбираються окремо.

Чотириблочні схеми і те, чого в них немає

Дві речі, які варто побачити до замовлення. Блок 18k у чотириблочній компоновці проходить лише разом з двома блоками 7k (схеми 7+7+7+18 і 7+7+9+18). Схеми 12+12+12+12 у переліку немає: максимум для чотирьох рівних зон це 9+9+12+12.

Крім чотириблочних, доступні 10 пар і 16 трійок, у тому числі 7+12+18, 9+12+18 і 12+12+18, яких немає в CHML-U24RK3-NG. Усього 40 схем.

Синхронне навантаження: головне питання комерційного об'єкта

У житлі кімнати працюють у різний час, і мульти-спліт це витягує без проблем. В офісі навпаки: кабінети зайняті синхронно з дев'ятої до шостої, всі чотири зони одночасно замовляють холод, і компресор на 8,00 кВт ділить продуктивність між ними.

Це не дефект конкретної моделі, а властивість архітектури: один компресор фізично не може віддати чотири незалежні номінали. Тому для об'єкта з синхронним навантаженням ми закладаємо конфігурацію консервативніше, ближче до номіналу зовнішнього блоку, а не до верхньої межі. У житловому сценарії таких обмежень немає.

Траса, заправка, основа під блок

• Траса до 70 м сумарно, до 20 м до найдальшого внутрішнього блоку, перепад висоти до 15 м.
• Заводської заправки (1,80 кг R32) вистачає на 40 м траси, далі 20 г на метр. Це вдвічі більше, ніж у двопортових моделей серії (10 м).
• Чотири комплекти приєднань 6,35 / 9,52 мм.
• Габарити 964×402×660 мм, вага 51 кг, потік повітря 3800 м³/год, шум 58 дБ(A).

Живлення однофазне, 220–240 В. Параметри кабелю і захисного автомата визначають при проєктуванні електроживлення за технічною документацією обладнання. Вага 51 кг плюс вібрація компресора вимагають бетонної плити або несучої стіни з антивібраційними опорами; газобетон і вентфасад потребують окремого рішення.

Кому підійде

• Офіси на три-чотири кабінети, де фасад не дозволяє чотири окремі блоки.
• Приватні будинки з розведенням на два поверхи.
• Чотирикімнатні квартири і великі новобудови.
• Трійки з 18k, недоступні на молодших моделях: 7+12+18, 9+12+18, 12+12+18.
• Ті, хто ставить три блоки зараз і планує четвертий пізніше.

Кому не підійде

• Чотири великі зони по 12k: схеми 12+12+12+12 у переліку немає, максимум 9+9+12+12.
• Три кімнати без планів на четверту: переплата за незадіяний порт, беріть CHML-U24RK3-NG.
• Об'єкти, де простій неприпустимий. Один компресор на чотири зони означає, що його відмова зупиняє весь офіс. Для серверної ставте окрему спліт-систему.
• Приміщення з різними вимогами до режиму: гріти переговорну і охолоджувати серверну одночасно система не вміє.
• Траси понад 70 м: потрібні CHML-U36RK4-NG (80 м) або CHML-U42RK5-NG (100 м).

Що ми перевіряємо перед монтажем на бізнес-об'єкті

Перед монтажем перевіряємо чотири речі: фактичну довжину траси до найдальшого кабінету, стан вводу і щитка, несучу здатність основи під блок вагою 51 кг і режим використання приміщень. Останнє критичне: якщо всі зони працюють синхронно, конфігурацію внутрішніх блоків закладаємо консервативніше. Обрані типорозміри звіряємо з переліком із сорока схем. Первинні документи для юросіб виставляємо.
