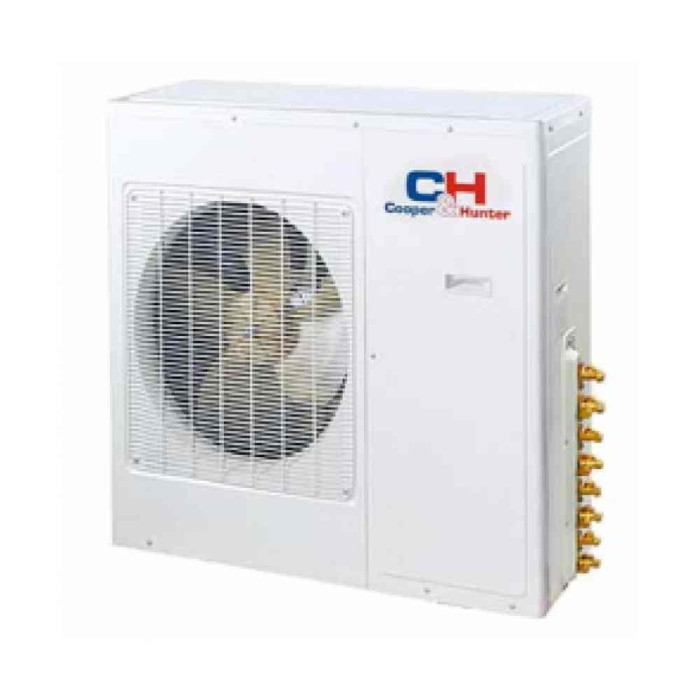

Зовнішній блок мульти-спліт системи Cooper&Hunter CHML-U36RK4-NG Nordic Multi Light

CHML-U36RK4-NG: чотири кімнати від одного зовнішнього блоку

Зовнішній блок серії Nordic Multi Light на 10,6 кВт холоду і 12,0 кВт тепла. Приймає від двох до чотирьох сумісних внутрішніх блоків з офіційного переліку Cooper&Hunter: настінні серій Nature, Supreme Continental, Daytona, Vital, а також канальні, консольні, касетні й підлогово-стельові. На фасаді залишається один корпус замість чотирьох, а температура і швидкість вентилятора задаються для кожної кімнати окремо.

77 комбінацій, а не один зафіксований комплект

Виробник дозволяє для цього блоку 77 різних наборів внутрішніх модулів: від пари 7+12 до чотирьох по 12. Це означає, що кімнати підбираються за фактичною потребою, а не за принципом однакових чотирьох блоків. Маленькій спальні дістається сімка, вітальні вісімнадцятка, кухні дев'ятка.

Систему не обов'язково запускати цілком одразу. Мінімум для цієї моделі становить дві гілки. Якщо частину кімнат обладнують пізніше, траси під усі чотири порти закладають на етапі чорнових робіт: діаметри рахують під майбутні блоки, невикористані гілки герметично консервують і залишають доступними. Перед підключенням нового блоку трасу знову опресовують і вакуумують, а кількість холодоагенту коригують за фактичною довжиною.

Робочий діапазон і монтажні ліміти

• Охолодження: від −15 до +43 °C зовнішньої температури
• Обігрів: від −22 до +24 °C
• Сумарна довжина магістралі: до 80 м, до одного внутрішнього блоку не більше 25 м
• Максимальний перепад висоти: 25 м
• Стандартна довжина заправки 40 м, далі дозаправка 20 г фреону на метр
• Рівень звукового тиску зовнішнього блоку: 60 дБ(A)

Перепад висоти до 25 м дає більше свободи при проєктуванні двоповерхових об'єктів. Остаточну схему визначають за реальною довжиною кожної гілки і місцем зовнішнього блоку.

Що дає мульти-спліт і чого від нього не варто чекати

Для NG-версій Cooper&Hunter не публікує SEER і SCOP, тому ми не наводимо ані цих цифр, ані класу енергоефективності. Гарантована перевага мульти-спліту інша: один зовнішній блок на фасаді замість чотирьох і окреме керування кожним внутрішнім модулем. Споживання електроенергії залежить від обраної комбінації, кількості одночасно активних кімнат, зовнішньої температури і монтажних умов, тому меншу суму в рахунку проти чотирьох сучасних моносплітів заздалегідь ніхто гарантувати не може.

Показник 50–150%, який часто цитують у описах мульти-сплітів, стосується допустимої сумарної номінальної потужності підключених внутрішніх блоків відносно номіналу зовнішнього. Це діапазон підключення, а не діапазон віддачі компресора. Збирати можна лише набори з офіційної таблиці сумісності. Якщо кілька кімнат одночасно вимагають максимуму, доступна потужність зовнішнього блоку розподіляється між активними модулями, і вихід на задану температуру триває довше.

Спільний режим системи

Температуру, швидкість вентилятора і положення жалюзі кожен внутрішній блок тримає свої. Але всі активні кліматичні блоки працюють у спільному режимі: або на охолодження, або на обігрів. Одночасно охолоджувати спальню і гріти кабінет мульти-спліт цього класу не вміє, і це варто закласти в проєкт до покупки.

Кому підійде

• Квартири і будинки на три-чотири кімнати з окремим керуванням кожної
• Фасади з обмеженням на кількість зовнішніх блоків
• Об'єкти, де систему добудовують частинами протягом кількох сезонів
• Обігрів як допоміжне джерело тепла в міжсезоння

Кому не підійде

• Якщо потрібна гаряча вода. Цей блок працює тільки на повітря. ГВП дає версія CHML-U36RK4-HW, але там бак забирає один порт, і кімнат залишається три.
• Якщо кімнат п'ять. Четвертий порт тут останній. П'ять гілок є лише в CHML-U42RK5-NG.
• Якщо кімната одна. Мінімум для NG-версії становить два внутрішні модулі. Одну кімнату дешевше закрити звичайним спліт-кондиціонером.
• Якщо блок вішається впритул до вікна спальні. Паспортний рівень звукового тиску 60 дБ(A) враховують при виборі місця монтажу: відстань до вікон спалень, сусідніх приміщень і зон відпочинку.

Як ми підбираємо конфігурацію мульти-спліту

Найчастіша помилка, яку ми бачимо в Черкасах: людина рахує потужність кожної кімнати окремо, складає і бере блок за сумою. У мульти-спліті так не працює: виробник дозволяє набори, де сума номіналів внутрішніх блоків відрізняється від номіналу зовнішнього, і брати можна тільки комбінації з офіційної таблиці. Ми рахуємо профіль реального використання: коли яка кімната зайнята, де сонце, де кухня. І дивимося фасад до монтажу, а не після.
