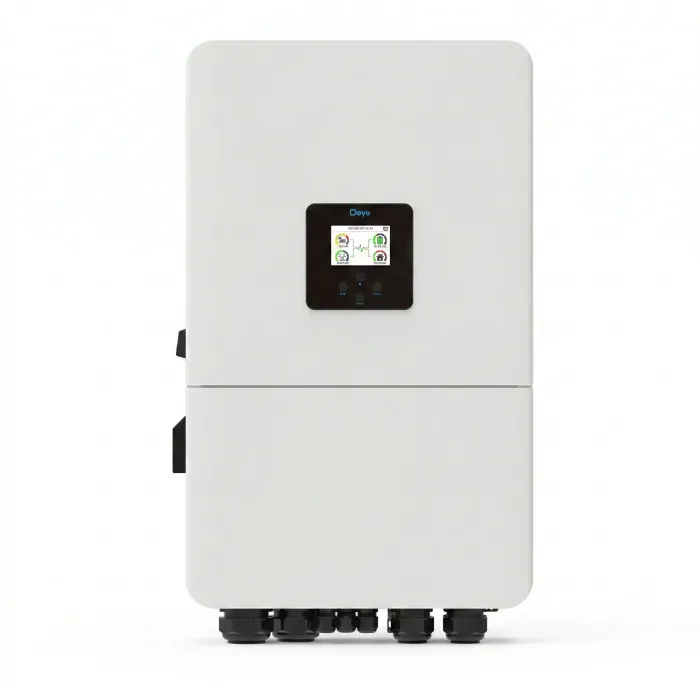

Гібридний інвертор Deye SUN-12K-SG05LP3-EU-SM2, 12 кВт, 3 фази, 2 МРРТ, LV

Гібридний інвертор Deye SUN-12K-SG05LP3-EU-SM2 на 12 кВт, три фази, батарея 48 В

Трифазний гібридний інвертор для будинку з трифазним вводом, який має працювати і від мережі, і від батареї, і від сонця. Тривала потужність 12 000 Вт, короткочасний пік 24 000 Вт, два незалежні MPPT і струм заряду батареї до 240 А. Підходить для приватного будинку з котлом, свердловиною і повним набором побутової техніки.

Технічні характеристики

Що потягне і скільки протримається

12 кВт це сумарна тривала потужність на три фази. Одна фаза може віддати до 6 кВт, тому розкладка навантаження по фазах важливіша за загальну цифру: три однофазні прилади по 5 кВт на одній лінії інвертор не витягне, навіть якщо сума менша за 12 кВт.

Пікові 24 кВт тримаються 10 секунд і призначені для пускових струмів. Свердловинний насос при пуску бере в кілька разів більше за робочу потужність, компресор холодильника так само. Запас у два номінали покриває більшість побутових пусків, але конкретний прилад підбирають за його паспортним пусковим струмом, а не за загальним правилом. У автономному режимі повний пік реалістичніший тоді, коли одночасно працює сонячний масив.

Струм розряду батареї обмежений 240 А. Скільки це у ватах, залежить від фактичної напруги батареї, а вона у робочому вікні інвертора лежить у межах 40–60 В. Для типової збірки 48 В на LiFePO4 під навантаженням це орієнтовно 11,5–13 кВт. Тому при підборі накопичувача дивляться не тільки на ємність, а й на допустимий струм його BMS: він часто виявляється суворішим за ліміт інвертора.

Час роботи від батареї рахується так: корисна ємність (кВт·год) × ККД перетворення ÷ потужність навантаження (кВт). Для батареї 15 кВт·год номінальної ємності на LiFePO4 з допустимою глибиною розряду 90% корисними будуть близько 13,5 кВт·год, а з поправкою на втрати перетворення приблизно 12,8 кВт·год. При навантаженні 1,5 кВт (котел, насоси, освітлення, зв'язок, холодильник) це орієнтовно 8,5 годин, при 4 кВт з пральною машиною і свердловиною трохи більше 3 годин. Простий поділ паспортної ємності на навантаження для LiFePO4 завищує результат приблизно на 15–20%, а для свинцевих батарей майже вдвічі.

Що входить у постачання і що треба докупити

Заводська комплектація Deye: інвертор, настінний кронштейн, чотири анкерні болти M8×80, три струмові кліщі CT, датчик температури батареї, кабель паралельного зв'язку, PV-конектори з ключем, набір феритових кілець. Wi-Fi-логер для моніторингу через Deye Cloud у виробника значиться як опція, у комплектації цього товару від нашого постачальника він передбачений.

Окремо купуються:

• батарея 48 В потрібної ємності і сумісна з інвертором за протоколом BMS;
• батарейний кабель перерізом 42 мм² і DC-автомат або запобіжник на 300 А;
• сонячні панелі, кабель 4 мм², DC-автомат і PV-бокс із захистом від перенапруги;
• AC-автомати на 63 А для входу мережі, для резервного навантаження і для порту генератора;
• ПЗВ типу A зі струмом спрацювання не менше 300 мА;
• трифазний лічильник, якщо потрібен точний контроль обміну з мережею або підключення наявного мережевого інвертора.

Обмеження, про які варто знати заздалегідь

• Резервний вихід під час відключення мережі потребує батареї. Режим No Batt дозволяє системі працювати без накопичувача, коли є мережа або сонце, але живлення навантаження при зникненні мережі він не забезпечує.
• Ліміт 6 кВт на фазу. Потужний однофазний споживач треба планувати з урахуванням цієї межі.
• Вище 45 °C інвертор знижує потужність. IP65 дозволяє встановлення поза приміщенням, але місце має бути захищене від прямого сонця, дощу і накопичення снігу, із зазорами 50 см з боків, зверху і знизу та 100 см спереду.
• Температурні межі заряду визначає батарея, а не інвертор. Для LiFePO4 заряд нижче 0 °C зазвичай блокується її BMS.
• Власне споживання на холостому ходу Deye не наводить у документації цієї серії.
• Час перемикання на резерв у datasheet і мануалі цієї серії теж не нормований. У загальній брошурі Deye по родині гібридних інверторів згадується 4 мс, але це рівень усієї родини 3–80 кВт, і в тому ж переліку заявлено до 16 інверторів у паралелі, тоді як для цієї серії datasheet дає 10. Тому 4 мс варто сприймати як орієнтир виробника, а не як паспортне значення моделі. У меню є окреме налаштування затримки Backup Delay зі значенням 0 мс за замовчуванням.
• Підключення до домашнього щита виконує кваліфікований електрик. Це не самостійний монтаж.

Чим 12 кВт відрізняється від наступного класу

SUN-12K і SUN-15K це різні апаратні платформи, а не одна модель у двох потужностях. У 12K один батарейний вхід і струм 240 А, корпус на 35,2 кг, прохідний струм мережі 45 А. У 15K два батарейні входи, 280 А, корпус на 51,9 кг і прохідний струм 70 А. Різниця в 3 кВт номіналу тут менш важлива, ніж різниця у батарейній частині: якщо плануєте накопичувач на кілька колон або великий струм заряду від мережі вночі, старша платформа дає більше запасу. Для звичайного будинку з масивом до 20 кВт панелей і однією батарейною колоною 12K закриває задачу повністю.

Підбір під ваше навантаження

Підкажемо, скільки батареї потрібно саме під ваш перелік приладів, і як розкласти навантаження по фазах, щоб інвертор працював без перевантажень. Відправляємо по всій Україні. У Черкасах і області виконуємо монтаж і пусконалагодження з налаштуванням режимів роботи.
