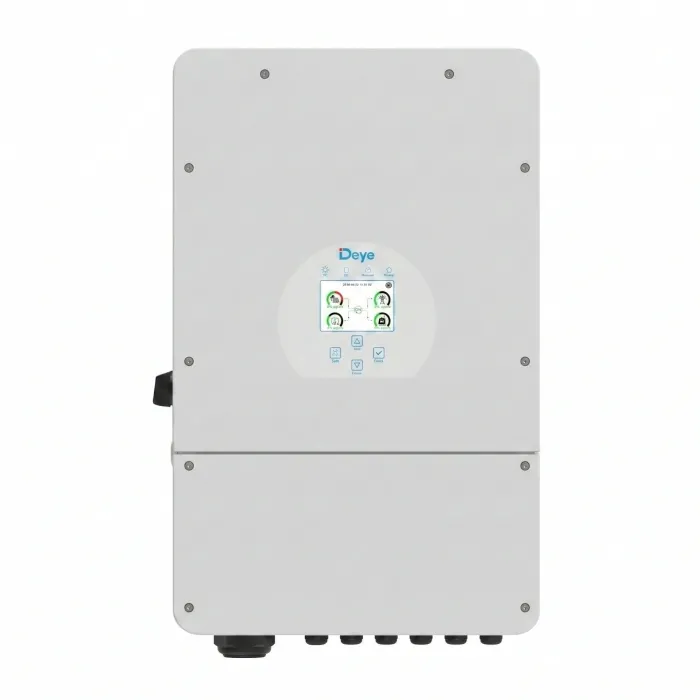

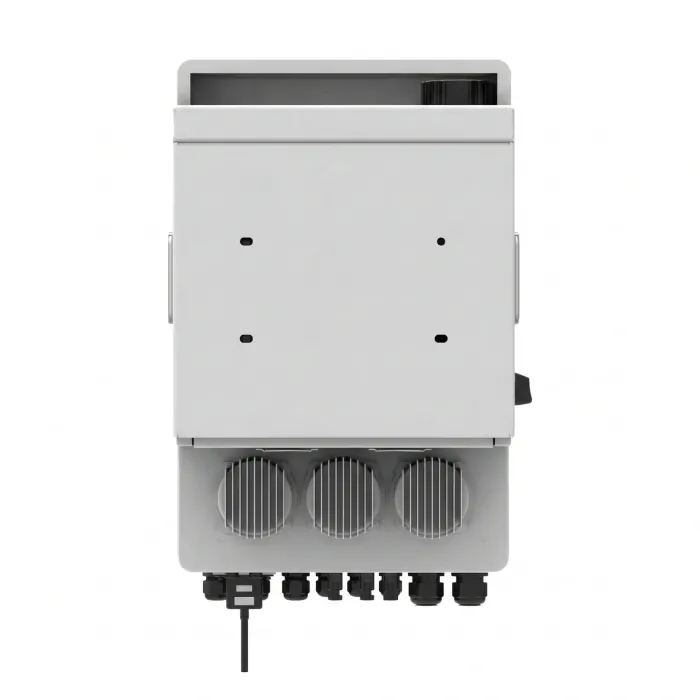

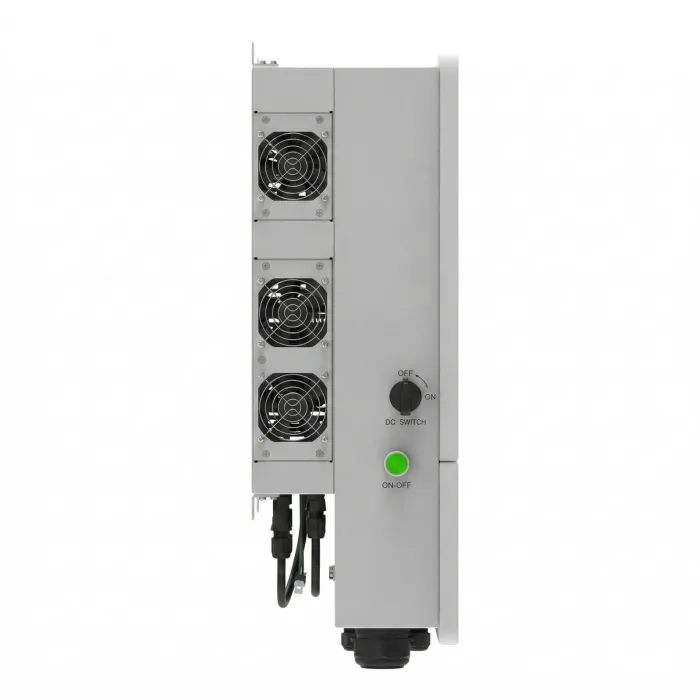

Гібридний інвертор Deye SUN-12K-SG02LP1-EU-AM3, 12 kW, 1 фаза, 3 MPPT, LV

Гібридний інвертор Deye SUN-12K-SG02LP1-EU-AM3: 12 кВт однією фазою

Старша, 12-кВт модель серії SUN-7.6/8/10/12K-SG02LP1: однофазний гібрид із низьковольтною батарейною шиною 40-60 В. Тримає 12 000 Вт тривало, короткочасно до 24 000 Вт, приймає сонячний масив на трьох незалежних MPPT. Розрахований на будинок із великим одночасним споживанням, майстерню або невеликий комерційний об'єкт на одній фазі.

Що потягне 12 кВт і на скільки вистачить батареї

12 кВт тривалої потужності дозволяють резервувати значну частину побутових навантажень без дроблення на кілька дрібних груп. Межа при цьому нікуди не зникає: сума одночасно увімкнених приладів має вкладатися і в потужність інвертора, і в струмові можливості батареї. Електроплита, бойлер, духовка і свердловина разом перевищують 12 кВт без зусиль, тому склад резервної групи все одно рахують під конкретний будинок.

Короткочасний запас 24 000 Вт протягом 10 секунд дає ресурс для пуску навантажень із високим пусковим струмом. Асинхронний двигун із прямим пуском типово бере в 3-7 разів більше за робочу потужність, але кратність залежить від самого двигуна і способу пуску, тому конкретний насос або компресор звіряють за його паспортною пусковою потужністю і за струмом, який у цей момент здатна віддати батарея.

Час автономії задає батарея, а не інвертор, і рахується він за корисною ємністю. Візьмемо для прикладу банк LiFePO4 на 15 кВт·год номінально і закладемо два розрахункові припущення: 90 % доступної ємності та близько 5 % втрат на перетворенні. До навантаження тоді дійде орієнтовно 12,8 кВт·год.

• 0,5 кВт (роутер, освітлення, холодильник із періодичними пусками): орієнтовно до 25 годин.
• 1,5 кВт (додатково котел, циркуляційний насос, телевізор, техніка в режимі очікування): орієнтовно до 8 годин.
• 4 кВт (додатково бойлер або пральна машина): орієнтовно до 3 годин.

Це приклад методики, а не гарантована автономія. Фактичний час буде меншим, якщо батарея не нова, стоїть у холодному приміщенні або віддає струм на межі своїх можливостей.

Сонячна частина: 24 кВт масиву, 19,2 кВт обробки

У документації Deye це два різні рядки, які часто плутають. Підключити дозволено масив загальною піковою потужністю за STC до 24 000 Вт, а одночасно обробити інвертор здатен не більше 19 200 Вт. Запас у масиві виправданий тим, що значну частину часу панелі працюють нижче STC: на віддачу впливають рівень сонячної радіації, нагрів модулів, кут і орієнтація. Три незалежні MPPT дозволяють рознести схили даху з різною орієнтацією на окремі трекери, щоб вони не були змушені працювати в одній робочій точці.

Типова помилка підбору: батарея не витягує 12 кВт

250 А заряду і розряду це межа інвертора, а не властивість вашої батареї. Щоб зняти повні 12 кВт при напрузі шини близько 51 В, банк має віддавати приблизно 235-250 А тривало. Один модуль LiFePO4 на 5 кВт·год із обмеженням розряду 100 А віддасть близько 5 кВт незалежно від запасу ємності, а при спробі взяти більше спрацює BMS. Практично це означає, що для роботи поблизу 12 кВт банк із модулів на 100 А потребуватиме щонайменше трьох паралельних одиниць, і тільки якщо виробник батареї таке з'єднання допускає. Точна конфігурація залежить ще від напруги банку і налаштувань BMS.

Що входить у поставку і що треба докупити

У коробці: інвертор, датчик струму CT, температурний датчик для свинцевої батареї, кабель паралельної роботи, конектор DRM, два феритові кільця, чотири анкери M8×80, кріпильні гвинти, шестигранний ключ, інструкція. Реєстратор для моніторингу заводською комплектацією не передбачений.

Окремо купуються:

• батарея або батарейний банк 48 В і кабель перерізом 35 мм² з наконечниками під M10;
• DC-автомат батареї на 300 А;
• AC-автомати на 100 А: окремо на мережу, окремо на резервну групу навантаження;
• кабель AC перерізом 10 мм², кабель PV 2,5 мм², PV-бокс із захистом від перенапруги;
• ПЗВ типу A зі струмом спрацювання від 300 мА, якщо його вимагають місцеві норми;
• панелі і кріплення, реєстратор Wi-Fi або LAN для моніторингу;
• лічильник опційно: для режиму нульової віддачі в мережу достатньо комплектного датчика CT, лічильник ставлять там, де цього вимагає схема обліку або конфігурація системи.

Обмеження, які варто врахувати до покупки

• Без підключеної батареї інвертор працює від мережі та сонця, але резервного живлення під час відключення не дає.
• Вище +45 °C починається дерейтинг: у закритій непровітрюваній ніші або під прямим сонцем потужність буде нижчою за паспортну.
• Одна фаза. Трифазна система збирається з трьох таких інверторів, а не налаштуванням одного.
• 12 кВт це стеля цієї серії. Більша потужність однією фазою вирішується вже іншою лінійкою Deye, а не налаштуваннями цієї моделі.
• У меню передбачено Backup Delay, затримку появи напруги на резервному виході після зникнення мережі. Окремої паспортної цифри часу перемикання виробник не заявляє, тому для чутливого обладнання поведінку системи перевіряють після монтажу.
• Підключення до домашнього щита, узгодження струмів і вибір захисту виконує кваліфікований електрик.

Підбір під ваше навантаження і батарейний банк

Під 12 кВт узгоджувати треба три речі одночасно: реальний профіль споживання, струмову спроможність батареї і переріз кабелів із номіналами захисту. Допоможемо порахувати банк під конкретний перелік приладів і зібрати комплектацію без зайвих позицій. Доставка по Україні, монтаж і пусконалагодження у Черкасах і області.
